SKF GEZ308ESL-2LS轴承代号说明
G
E
Z
3
0
8
E
S
L
-
2
L
S
GE：径向球面滑动轴承（关节轴承）
Z：英制尺寸
308：内径：3+8/16 in
ESL：内外圈带环形槽和润滑孔以及多槽系统
-2LS：带有钢背衬的三唇弹性体重型密封
GE：
径向球面滑动轴承（关节轴承）
Z：
英制尺寸
308：
内径：3+8/16 in
ESL：
内外圈带环形槽和润滑孔以及多槽系统
-2LS：
带有钢背衬的三唇弹性体重型密封

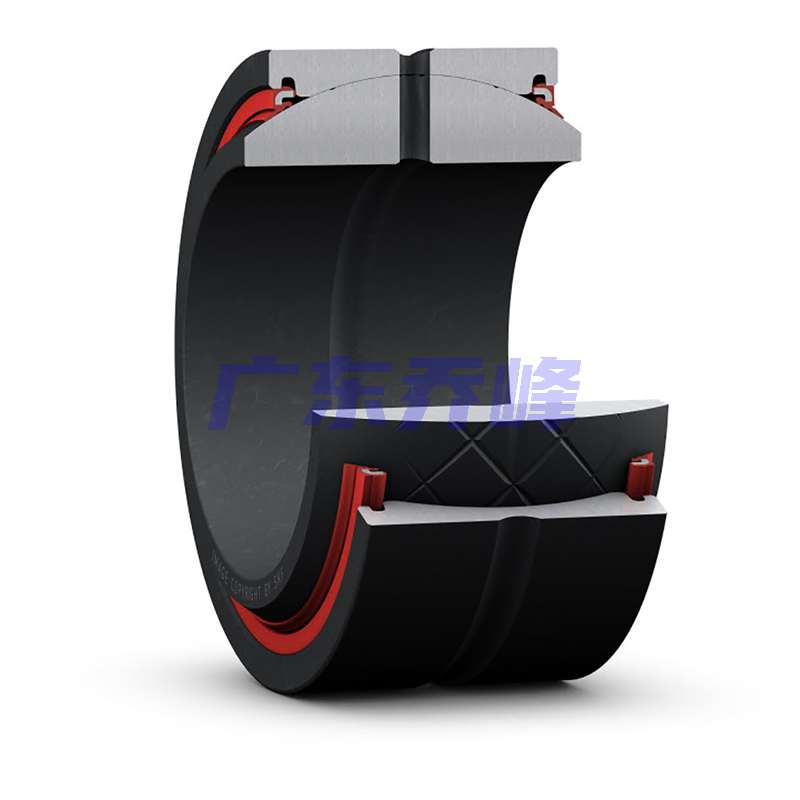

SKF GEZ308ESL-2LS轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计（滑动接触面组合） | 钢/钢重型轴承 | |
| 密封解决方案 | 三唇密封件 |
SKF GEZ308ESL-2LS轴承尺寸
| 内径 | d | 88.9mm |
| 外径 | D | 139.7mm |
| 公称宽度 | B | 77.775mm |
| 外圈宽度 | C | 66.675mm |
| 倾斜角 | α | 6° |
| 内圈滚道直径 | dₖ | 128.016mm |
| 外圈润滑槽宽度 | b | 10mm |
| 内圈润滑槽宽度 | b₁ | 8mm |
| 润滑孔直径（外圈） | M | 6.5mm |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
| 外圈倒角尺寸 | r₂ min. | 1mm |
SKF GEZ308ESL-2LS轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 94.6mm |
| 轴挡肩直径 | dₐ max. | 101.7mm |
| 轴承座挡肩尺寸 | Dₐ min. | 122.8mm |
| 轴承座挡肩尺寸 | Dₐ max. | 133.8mm |
| 轴倒角半径 | rₐ max. | 0.6mm |
| 轴承座倒角半径 | rb max. | 1mm |
SKF GEZ308ESL-2LS轴承数据计算
| 基本额定动载 | 680kN |
| 基本额定静载荷 | 2040kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 静态特定最小载荷系数 | 300N/mm² |
| 材料常数 | 330 |
SKF GEZ308ESL-2LS轴承质量
| 球面滑动轴承质量 | 4.8kg |
SKF GEZ308ESL-2LS轴承尺寸图
