SKF LM603049/011轴承代号说明
L
M
6
0
3
0
4
9
/
0
1
1
LM：中型（轻）系列
603049：内圈编号：603049
/：分隔符
011：外圈编号：011
LM：
中型（轻）系列
603049：
内圈编号：603049
/：
分隔符
011：
外圈编号：011
SKF LM603049/011轴承
| 尺寸系列 | LM 603000 |
SKF LM603049/011轴承尺寸
| 内径 | d | 45.242mm |
| 外径 | D | 77.788mm |
| 轴承总宽度 | T | 19.842mm |
| 内圈肩部直径 | d₁ ≈ | 62mm |
| 内圈宽度 | B | 19.842mm |
| 外圈宽度 | C | 15.08mm |
| 内圈内半径 | r₁,₂ min. | 3.5mm |
| 外圈内半径 | r₃,₄ min. | 0.8mm |
| 距离压力点 | a | 17.068mm |
SKF LM603049/011轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 52mm |
| 轴挡肩直径 | db min. | 58mm |
| 轴承座挡肩尺寸 | Dₐ min. | 68mm |
| 轴承座挡肩尺寸 | Dₐ max. | 71.5mm |
| 轴承座挡肩尺寸 | Db min. | 74mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4.5mm |
| 倒角半径 | rₐ max. | 3.5mm |
| 倒角半径 | rb max. | 0.8mm |
SKF LM603049/011轴承数据计算
| 基本额定动载 | 66.8kN |
| 基本额定静载荷 | 69.5kN |
| 疲劳载荷限值 | 7.65kN |
| 参考转速 | 7000r/min |
| 极限转速 | 8500r/min |
| 计算系数 | 0.43 |
| 计算系数 | 1.4 |
| 计算系数 | 0.8 |
SKF LM603049/011轴承质量
| 轴承重量 | 0.37kg |
SKF LM603049/011轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |

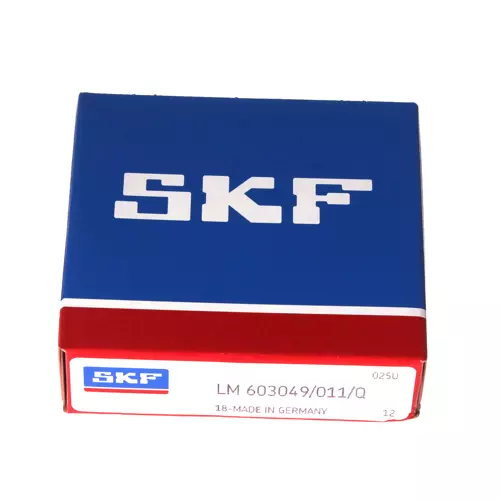

| SKF LM603049/011/Q轴承 | ￥284.97元 | - | 3 |
SKF LM603049/011轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF LM603049/011轴承尺寸图
