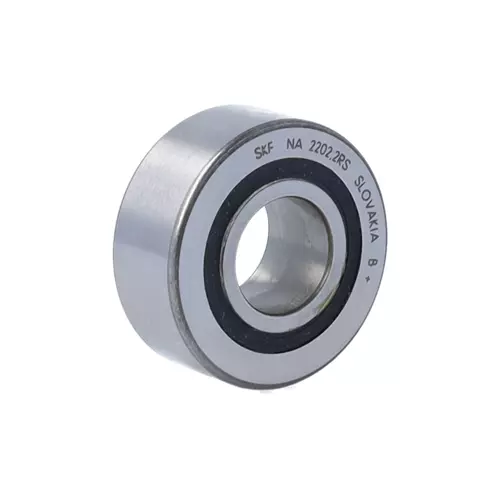

SKF NA2202.2RS轴承代号说明
N
A
2
2
0
2
.
2
R
S
NA：不带挡边，装有滚针和保持架组件
22：NA22系列
02：带内圈内径：15 mm
.2RS：双面带接触式密封件
NA：
不带挡边，装有滚针和保持架组件
22：
NA22系列
02：
带内圈内径：15 mm
.2RS：
双面带接触式密封件
SKF NA2202.2RS轴承尺寸
| 外径 | D | 35mm |
| 内径 | d | 15mm |
| 外圈宽度 | C | 13.8mm |
| 内圈宽度 | B | 14mm |
| 外圈肩部凹槽直径 | D₁ | 26mm |
| 内圈滚道直径 | F | 20mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.6mm |
| 内圈倒角尺寸 | r₃,₄ min. | 0.3mm |
SKF NA2202.2RS轴承数据计算
| 基本额定动载 | 7.48kN |
| 基本额定静载荷 | 9.3kN |
| 疲劳载荷限值 | 1.12kN |
| 最大径向动态载荷 | 9.5kN |
| 最大静止径向载荷 | 13.7kN |
| 极限转速 | 5000r/min |
SKF NA2202.2RS轴承质量
| 圆柱滚子滚轮轴承质量 | 0.075kg |
SKF NA2202.2RS轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF NA2202.2RS轴承尺寸图
