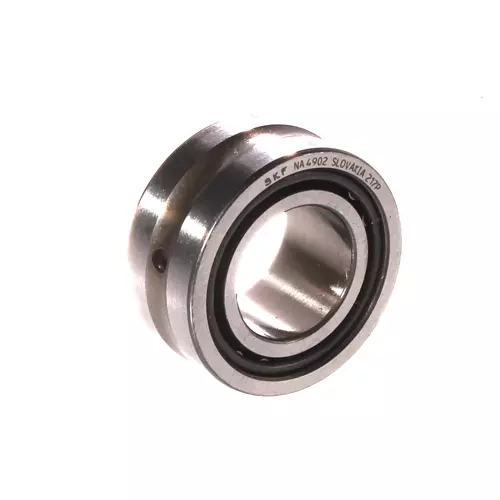

SKF NA4902轴承代号说明
N
A
4
9
0
2
NA：机切削滚针轴承（带挡边）
4：宽度尺寸系列：4系列
9：外径尺寸系列：9系列
02：带内圈内径：15 mm
NA：
机切削滚针轴承（带挡边）
4：
宽度尺寸系列：4系列
9：
外径尺寸系列：9系列
02：
带内圈内径：15 mm
SKF NA4902轴承尺寸
| 内径 | d | 15mm |
| 外径 | D | 28mm |
| 宽度 | B | 13mm |
| 内圈滚道直径 | F | 20mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 0.5mm |
SKF NA4902轴承挡肩尺寸
| 不带有法兰的最小允许轴径和滚动轴承 | dₐ min. | 17mm |
| 轴承座挡肩尺寸（带法兰） | Dₐ max. | 26mm |
| 倒角半径 | rₐ max. | 0.3mm |
SKF NA4902轴承数据计算
| 基本额定动载 | 11.2kN |
| 基本额定静载荷 | 15.3kN |
| 疲劳载荷限值 | 1.83kN |
| 参考转速 | 19000r/min |
| 极限转速 | 22000r/min |
SKF NA4902轴承质量
| 轴承重量 | 0.034kg |
SKF NA4902轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NA4902轴承尺寸图
