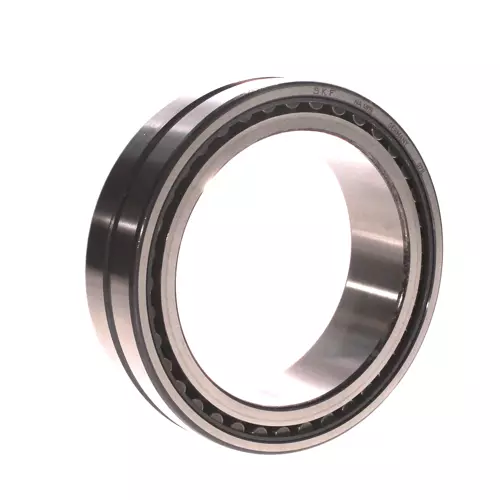

SKF NA4919轴承代号说明
N
A
4
9
1
9
NA：机切削滚针轴承（带挡边）
4：宽度尺寸系列：4系列
9：外径尺寸系列：9系列
19：带内圈内径：95 mm
NA：
机切削滚针轴承（带挡边）
4：
宽度尺寸系列：4系列
9：
外径尺寸系列：9系列
19：
带内圈内径：95 mm
SKF NA4919轴承尺寸
| 内径 | d | 95mm |
| 外径 | D | 130mm |
| 宽度 | B | 35mm |
| 内圈滚道直径 | F | 110mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1mm |
SKF NA4919轴承挡肩尺寸
| 不带有法兰的最小允许轴径和滚动轴承 | dₐ min. | 101.5mm |
| 轴承座挡肩尺寸（带法兰） | Dₐ max. | 123.5mm |
| 倒角半径 | rₐ max. | 1mm |
SKF NA4919轴承数据计算
| 基本额定动载 | 114kN |
| 基本额定静载荷 | 270kN |
| 疲劳载荷限值 | 33.5kN |
| 参考转速 | 3600r/min |
| 极限转速 | 4000r/min |
SKF NA4919轴承质量
| 轴承重量 | 1.37kg |
SKF NA4919轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NA4919轴承尺寸图
