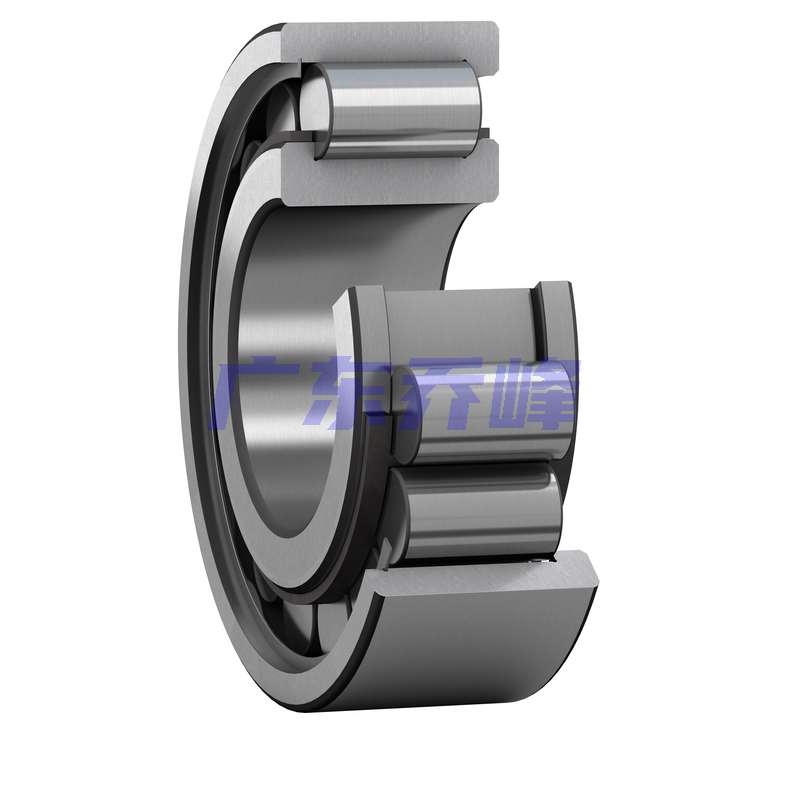

SKF NCF2340ECJB/PEX轴承代号说明
N
C
F
2
3
4
0
E
C
J
B
/
P
E
X
NCF：满装圆柱滚子轴承，内圈双挡边，外圈单挡边，另一侧带挡圈
2：宽度系列：02系列
3：尺寸系列：03系列
40：内径：200 mm
EC：优化的内部设计，更多或更大的滚子，改良滚子端面与挡边接触
JB：冲压钢保持架，硬化，内圈引导
/PEX：SKF Explorer 轴承
NCF：
满装圆柱滚子轴承，内圈双挡边，外圈单挡边，另一侧带挡圈
2：
宽度系列：02系列
3：
尺寸系列：03系列
40：
内径：200 mm
EC：
优化的内部设计，更多或更大的滚子，改良滚子端面与挡边接触
JB：
冲压钢保持架，硬化，内圈引导
/PEX：
SKF Explorer 轴承
SKF NCF2340ECJB/PEX轴承尺寸
| 内径 | d | 200mm |
| 外径 | D | 420mm |
| 宽度 | B | 138mm |
| 内圈肩部直径 | d₁ ≈ | 275.9mm |
| 外圈肩部直径 | D₁ ≈ | 356mm |
| 外圈滚道直径 | E | 377mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 9.4mm |
| 倒角尺寸 | r₁,₂ min. | 5mm |
SKF NCF2340ECJB/PEX轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 220mm |
| 轴挡肩直径 | dₐ max. | 264mm |
| 轴承座挡肩尺寸 | Dₐ min. | 367mm |
| 轴承座挡肩尺寸 | Dₐ max. | 399.8mm |
| 倒角半径 | rₐ max. | 4mm |
SKF NCF2340ECJB/PEX轴承数据计算
| 基本额定动载 | 2550kN |
| 基本额定静载荷 | 3200kN |
| 疲劳载荷限值 | 300kN |
| 参考转速 | 1600r/min |
| 极限转速 | 2200r/min |
| 计算系数 | 0.2 |
SKF NCF2340ECJB/PEX轴承质量
| 轴承重量 | 91.5kg |
SKF NCF2340ECJB/PEX轴承尺寸图
