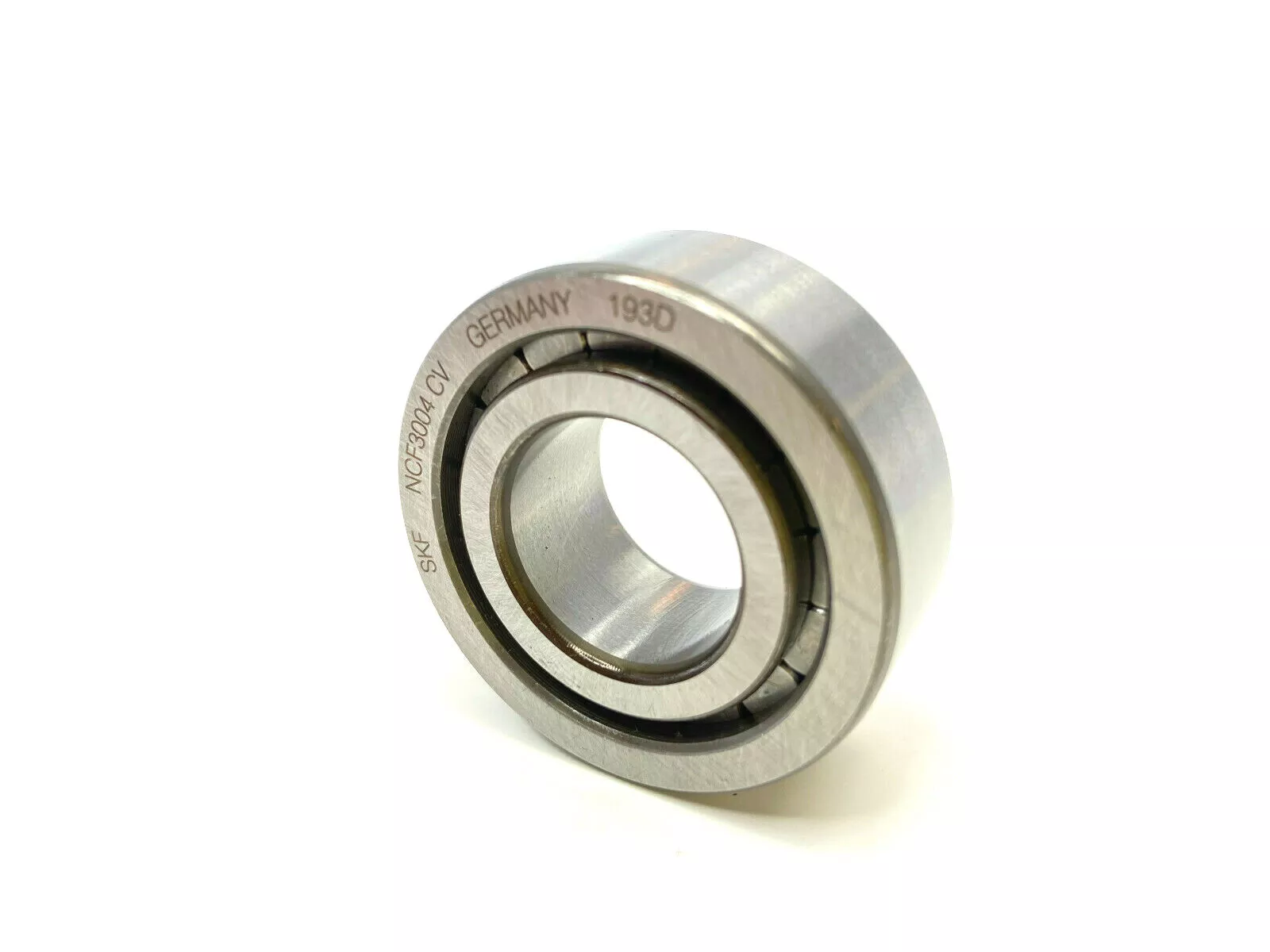

SKF NCF3004CV轴承代号说明
N
C
F
3
0
0
4
C
V
NCF：NCF型，内圈双挡边，外圈单挡边
3：宽度尺寸系列：3系列
0：外径尺寸系列：0系列
04：内径：20 mm
C：内部设计变更
V：满装滚子轴承（无保持架）
NCF：
NCF型，内圈双挡边，外圈单挡边
3：
宽度尺寸系列：3系列
0：
外径尺寸系列：0系列
04：
内径：20 mm
C：
内部设计变更
V：
满装滚子轴承（无保持架）
SKF NCF3004CV轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 42mm |
| 宽度 | B | 16mm |
| 内圈肩部直径 | d₁ ≈ | 29mm |
| 外圈肩部直径 | D₁ ≈ | 33mm |
| 外圈滚道直径 | E | 36.81mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.5mm |
| 倒角尺寸 | r₁,₂ min. | 0.6mm |
| 倒角尺寸 | r₃,₄ min. | 0.3mm |
| 参数 r₃,₄ 有在这里指定的参数或与 r₁,₂ 一样的参数。 |
SKF NCF3004CV轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 24mm |
| 轴挡肩直径 | dₐₛ | 26.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 38mm |
| 轴承座挡肩尺寸 | Db max. | 39mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
SKF NCF3004CV轴承数据计算
| 基本额定动载 | 28.1kN |
| 基本额定静载荷 | 28.5kN |
| 疲劳载荷限值 | 3.1kN |
| 参考转速 | 8500r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.3 |
| 计算系数 | 0.3 |
| 计算系数 | 0.4 |
SKF NCF3004CV轴承质量
| 轴承重量 | 0.11kg |
SKF NCF3004CV轴承尺寸图
