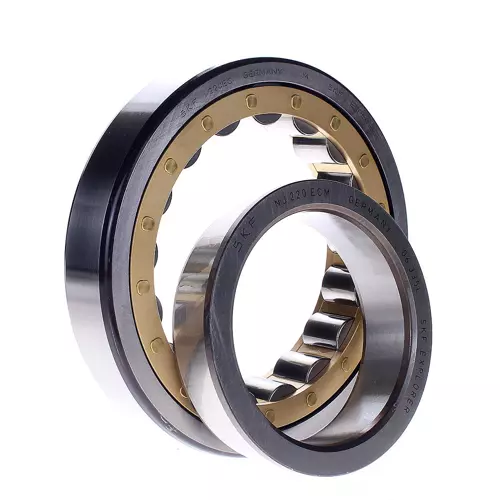

SKF NJ220ECM轴承代号说明
N
J
2
2
0
E
C
M
NJ：外圈双挡边，内圈单挡边
2：尺寸系列：02系列
20：内径：100 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：机切削黄铜保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
2：
尺寸系列：02系列
20：
内径：100 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：
机切削黄铜保持架，滚子引导
SKF NJ220ECM轴承尺寸
| 内径 | d | 100mm |
| 外径 | D | 180mm |
| 宽度 | B | 34mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 127mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 155.55mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 119mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 2.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.7mm |
SKF NJ220ECM轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 113mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 116mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 130mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 167.5mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
SKF NJ220ECM轴承数据计算
| 基本额定动载 | 285kN |
| 基本额定静载荷 | 305kN |
| 疲劳载荷限值 | 36.5kN |
| 参考转速 | 4000r/min |
| 极限转速 | 4500r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF NJ220ECM轴承质量
| 轴承重量 | 4.03kg |
SKF NJ220ECM轴承相关产品
| 角圈 | HJ 220 EC |
SKF NJ220ECM轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NJ220ECM/C3轴承 | ￥2710.5元 | - | 68 |
