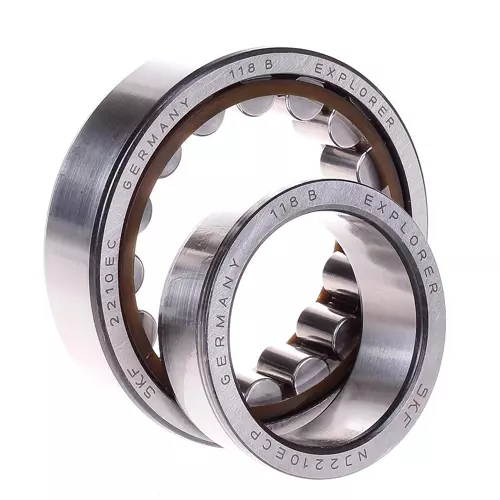

SKF NJ2210ECP轴承代号说明
N
J
2
2
1
0
E
C
P
NJ：外圈双挡边，内圈单挡边
22：尺寸系列：22系列
10：内径：50 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
22：
尺寸系列：22系列
10：
内径：50 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
SKF NJ2210ECP轴承尺寸
| 内径 | d | 50mm |
| 外径 | D | 90mm |
| 宽度 | B | 23mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 64mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 77.58mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 59.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 1.1mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 1.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.5mm |
SKF NJ2210ECP轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 57mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 57.5mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 66mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 82.4mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 1mm |
SKF NJ2210ECP轴承数据计算
| 基本额定动载 | 90kN |
| 基本额定静载荷 | 88kN |
| 疲劳载荷限值 | 11.4kN |
| 参考转速 | 8500r/min |
| 极限转速 | 9000r/min |
| 计算系数 | 0.2 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
SKF NJ2210ECP轴承质量
| 轴承重量 | 0.57kg |
SKF NJ2210ECP轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NJ2210ECP/C3轴承 | ￥353.6元 | - | 130 |
SKF NJ2210ECP轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NJ2210ECP轴承尺寸图
