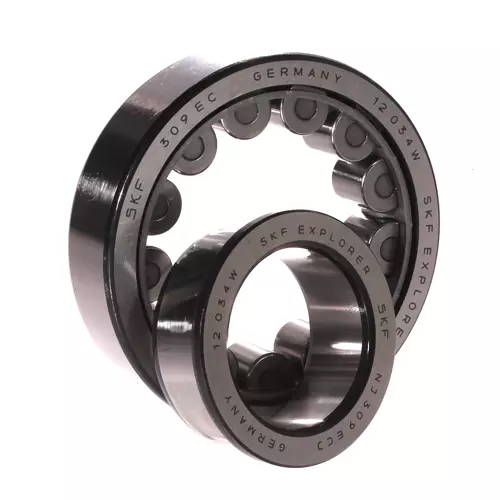

SKF NJ309ECJ轴承代号说明
N
J
3
0
9
E
C
J
NJ：外圈双挡边，内圈单挡边
3：尺寸系列：03系列
09：内径：45 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：冲压钢保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
3：
尺寸系列：03系列
09：
内径：45 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：
冲压钢保持架，滚子引导
SKF NJ309ECJ轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 25mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 64.4mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 83.2mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 58.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 1.5mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 1.5mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.7mm |
SKF NJ309ECJ轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 54mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 56mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 67mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 91.4mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 1.5mm |
SKF NJ309ECJ轴承数据计算
| 基本额定动载 | 112kN |
| 基本额定静载荷 | 100kN |
| 疲劳载荷限值 | 12.9kN |
| 参考转速 | 7500r/min |
| 极限转速 | 8500r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF NJ309ECJ轴承质量
| 轴承重量 | 0.94kg |
SKF NJ309ECJ轴承相关产品
| 角圈 | HJ 309 EC |
SKF NJ309ECJ轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NJ309ECJ/C3轴承 | ￥482.3元 | - | 7 |
SKF NJ309ECJ轴承（3D图）
