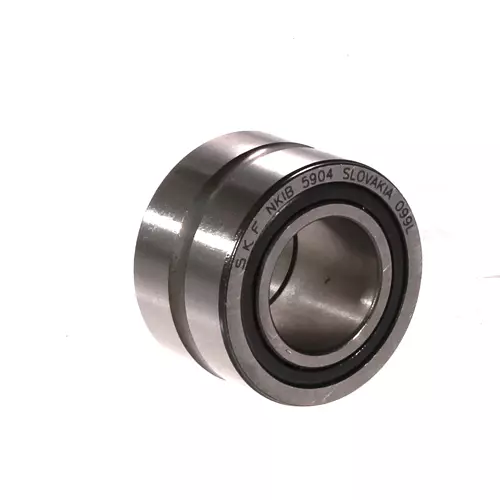

SKF NKIB5904轴承代号说明
N
K
I
B
5
9
0
4
NKIB：滚针/角接触球组合轴承，可承受双向轴向载荷
59：59系列
04：内径：04 mm
NKIB：
滚针/角接触球组合轴承，可承受双向轴向载荷
59：
59系列
04：
内径：04 mm
SKF NKIB5904轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 37mm |
| 宽度 | B | 25mm |
| 外圈宽度 | C | 23mm |
| 内圈滚道直径 | F | 25mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
SKF NKIB5904轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 22mm |
| 轴承座挡肩尺寸 | Dₐ max. | 35mm |
| 倒角半径 | rₐ max. | 0.3mm |
SKF NKIB5904轴承数据计算
| 基本额定动载荷，径向 | 21.6kN |
| 基本额定静载荷，径向 | 28kN |
| 基本额定动载荷，轴向 | 3.79kN |
| 基本额定静载荷，轴向 | 4.21kN |
| 轴向疲劳载荷极限，径向 | 3.35kN |
| 疲劳载荷极限，轴向 | 0.176kN |
| 参考转速 | 15000r/min |
| 极限转速 | 17000r/min |
SKF NKIB5904轴承质量
| 轴承重量 | 0.11kg |
SKF NKIB5904轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NKIB5904轴承尺寸图
