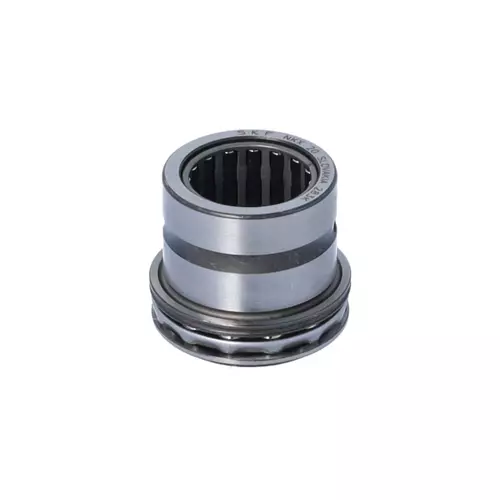

SKF NKX20轴承代号说明
N
K
X
2
0
NKX：滚针/推力球组合轴承
20：滚子下直径：20 mm
NKX：
滚针/推力球组合轴承
20：
滚子下直径：20 mm
SKF NKX20轴承尺寸
| 滚子下直径 | Fw | 20mm |
| 外径 | D | 30mm |
| 外圈宽度 | C | 30mm |
| ThBB 高度（不包括引导法兰或径向轴承组件） | C₁ | 10mm |
| 法兰侧面到润滑孔（fcThBB）的距离 | C₁ | 10.5mm |
| 孔径范围（ThBB） | d | 20mm |
| 法兰外径（NKX） | D₁ | 35.1mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
SKF NKX20轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 30.7mm |
| 倒角半径 | rₐ max. | 0.3mm |
| 倒角半径（ThBB） | rb max. | 0.3mm |
| 相关内圈内径 | dᵢ | 17mm |
| 内圈滚道直径 | F | 20mm |
| 相关内圈宽度 | Bᵢ | 20mm |
SKF NKX20轴承数据计算
| 基本额定动载荷，径向 | 16.5kN |
| 基本额定静载荷，径向 | 25.5kN |
| 基本额定动载荷，轴向 | 14.3kN |
| 基本额定静载荷，轴向 | 27kN |
| 轴向疲劳载荷极限，径向 | 3.05kN |
| 疲劳载荷极限，轴向 | 1kN |
| 最小轴向载荷系数 | 0.0038 |
| 参考转速 | 7500r/min |
| 极限转速 | 10000r/min |
SKF NKX20轴承质量
| 轴承重量 | 0.083kg |
SKF NKX20轴承相关产品
| 内圈 | IR 17x20x20 |
SKF NKX20轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NKX20轴承尺寸图
