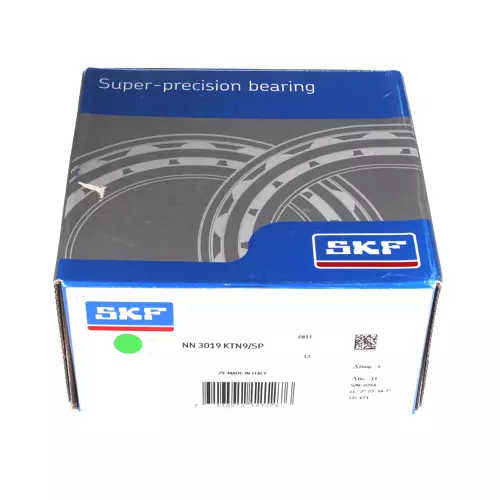

SKF NN3019KTN9/SP轴承代号说明
N
N
3
0
1
9
K
T
N
9
/
S
P
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
19：内径：95 mm
K：锥孔，锥度 1:12
TN9：玻璃纤维增强 PA66 保持架，滚子引导
/SP：尺寸精度 P5 级，运行精度 P4 级
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
19：
内径：95 mm
K：
锥孔，锥度 1:12
TN9：
玻璃纤维增强 PA66 保持架，滚子引导
/SP：
尺寸精度 P5 级，运行精度 P4 级
SKF NN3019KTN9/SP轴承尺寸
| 内径 | d | 95mm |
| 外径 | D | 145mm |
| 宽度 | B | 37mm |
| 内圈肩部直径（NN 设计） | d₁ | 114.4mm |
| 外圈滚道直径（NN 设计） | E | 132mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 1mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 2mm |
| 圆锥孔，锥度 1:12 |
SKF NN3019KTN9/SP轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 103mm |
| 轴承座挡肩尺寸 | Dₐ min. | 134mm |
| 轴承座挡肩尺寸 | Dₐ max. | 137mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 130.3mm |
SKF NN3019KTN9/SP轴承数据计算
| 基本额定动载 | 142kN |
| 基本额定静载荷 | 232kN |
| 疲劳载荷限值 | 27.5kN |
| 润滑脂润滑可达转速 | 6000r/min |
| 油气润滑法可达转速 | 6700r/min |
| 参考润滑脂量 | 11.5cm³ |
| 轴向静刚度（指导值） | 2190N/µm |
SKF NN3019KTN9/SP轴承质量
| 轴承重量 | 2.05kg |
SKF NN3019KTN9/SP轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NN3019KTN9/SPW33轴承，货期1-3周 | ￥4973.8元 | - | 5 |
SKF NN3019KTN9/SP轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF NN3019KTN9/SP轴承尺寸图
