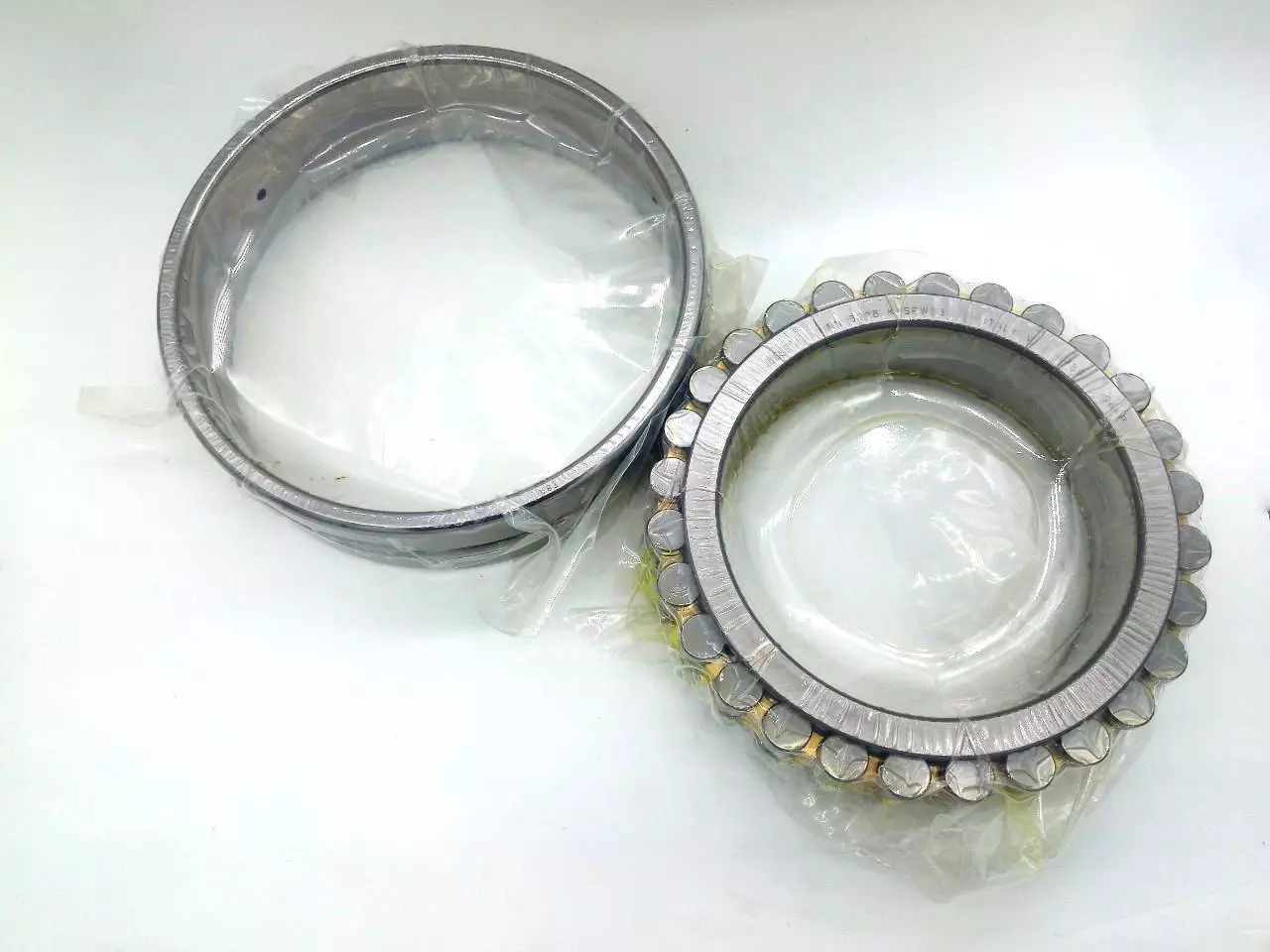

SKF NN3028K/SPW33轴承代号说明
N
N
3
0
2
8
K
/
S
P
W
3
3
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
28：内径：140 mm
K：锥孔，锥度 1:12
/SP：尺寸精度 P5 级，运行精度 P4 级
W33：外圈带油槽和三个油孔
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
28：
内径：140 mm
K：
锥孔，锥度 1:12
/SP：
尺寸精度 P5 级，运行精度 P4 级
W33：
外圈带油槽和三个油孔
SKF NN3028K/SPW33轴承尺寸
| 内径 | d | 140mm |
| 外径 | D | 210mm |
| 宽度 | B | 53mm |
| 内圈肩部直径（NN 设计） | d₁ | 166.5mm |
| 外圈滚道直径（NN 设计） | E | 192mm |
| 外圈润滑槽宽度 | b | 8.7mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 1.1mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 2.5mm |
| 圆锥孔，锥度 1:12 |
SKF NN3028K/SPW33轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 150mm |
| 轴承座挡肩尺寸 | Dₐ min. | 194mm |
| 轴承座挡肩尺寸 | Dₐ max. | 200mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 188mm |
SKF NN3028K/SPW33轴承数据计算
| 基本额定动载 | 297kN |
| 基本额定静载荷 | 520kN |
| 疲劳载荷限值 | 56kN |
| 润滑脂润滑可达转速 | 4000r/min |
| 油气润滑法可达转速 | 4500r/min |
| 参考润滑脂量 | 52cm³ |
| 轴向静刚度（指导值） | 3070N/µm |
SKF NN3028K/SPW33轴承质量
| 轴承重量 | 6kg |
SKF NN3028K/SPW33轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NN3028K/SPW33VS019轴承 | ￥8872.5元 | - | 3 |
SKF NN3028K/SPW33轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NN3028K/SPW33轴承尺寸图
