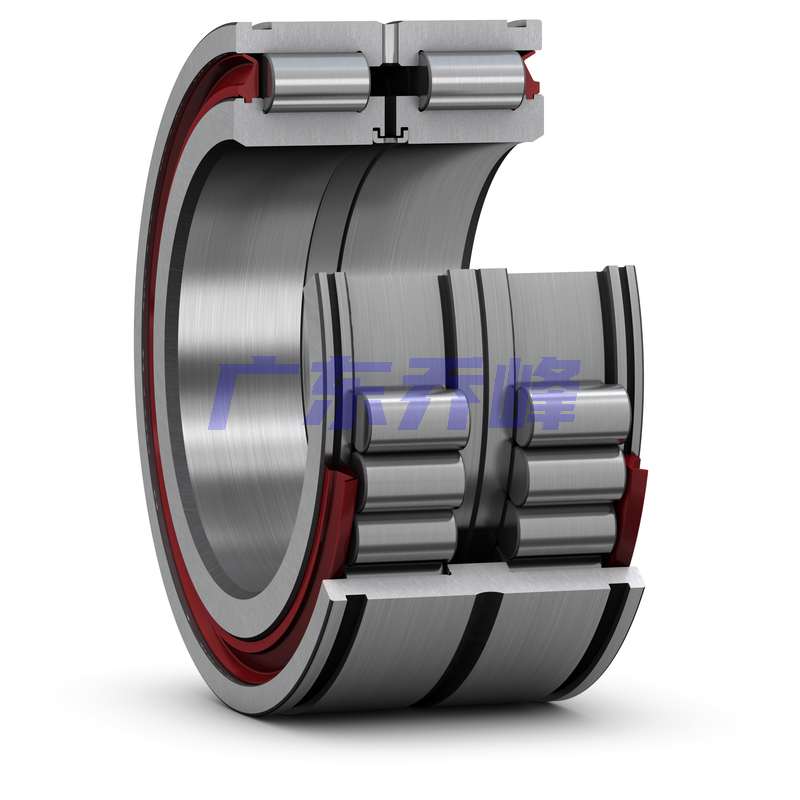

SKF NNF5019B-2LS轴承代号说明
N
N
F
5
0
1
9
B
-
2
L
S
NNF：双内圈，通过固定环与轴承保持一体，带三个整体式挡边，外圈有一个整体式中心挡边
5：宽度尺寸系列：5系列
0：外径尺寸系列：0系列
19：内径：95 mm
B：密封和润滑脂性能提升
-2LS：两侧带接触式 PUR 密封件
NNF：
双内圈，通过固定环与轴承保持一体，带三个整体式挡边，外圈有一个整体式中心挡边
5：
宽度尺寸系列：5系列
0：
外径尺寸系列：0系列
19：
内径：95 mm
B：
密封和润滑脂性能提升
-2LS：
两侧带接触式 PUR 密封件
SKF NNF5019B-2LS轴承尺寸
| 内径 | d | 95mm |
| 外径 | D | 145mm |
| 宽度 | B | 67mm |
| 外圈宽度（密封式轴承） | C | 66mm |
| 内圈肩部直径 | d₁ ≈ | 113mm |
| 外圈止动槽的直径 | D₃ | 142mm |
| 外圈外表面的两个止动槽之间的距离 | C₁ | 59.2mm |
| 距离 C1 的公差 | 距离 C1 的公差 + | 0.2mm |
| 外圈侧面-止动槽（密封式轴承）的距离 | C₂ | 3.4mm |
| 外圈止动槽宽度 | b | 4.2mm |
| 外圈润滑槽宽度 | b₁ | 6mm |
| 润滑孔直径（外圈） | K | 3.5mm |
| 倒角尺寸（密封式轴承） | r min. | 1.5mm |
| 倒角尺寸 | r₃,₄ min. | 0.6mm |
SKF NNF5019B-2LS轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 101mm |
| 轴挡肩直径 | dₐₛ | 110mm |
| 适用于 SW 止动环的挡肩宽度（密封轴承） | Ca1 | 54mm |
| Ca 挡肩公差（SW 止动环） | Ca 挡肩公差（SW 止动环） - | 0.2mm |
| 适用于 DIN 471 止动环的挡肩宽度（密封） | Ca2 | 51mm |
| Ca 挡肩公差（DIN 471 止动环） | Ca 挡肩公差（DIN 471 止动环） - | 0.2mm |
| 倒角半径 | rₐ max. | 1mm |
SKF NNF5019B-2LS轴承数据计算
| 基本额定动载 | 330kN |
| 基本额定静载荷 | 570kN |
| 疲劳载荷限值 | 71kN |
| 极限转速 | 900r/min |
| 计算系数 | 0.4 |
SKF NNF5019B-2LS轴承质量
| 轴承重量 | 3.88kg |
SKF NNF5019B-2LS轴承相关产品
| Seeger 止动环 | SW 145 | |
| 止动环符合DIN 471标准 | 145x4 |
