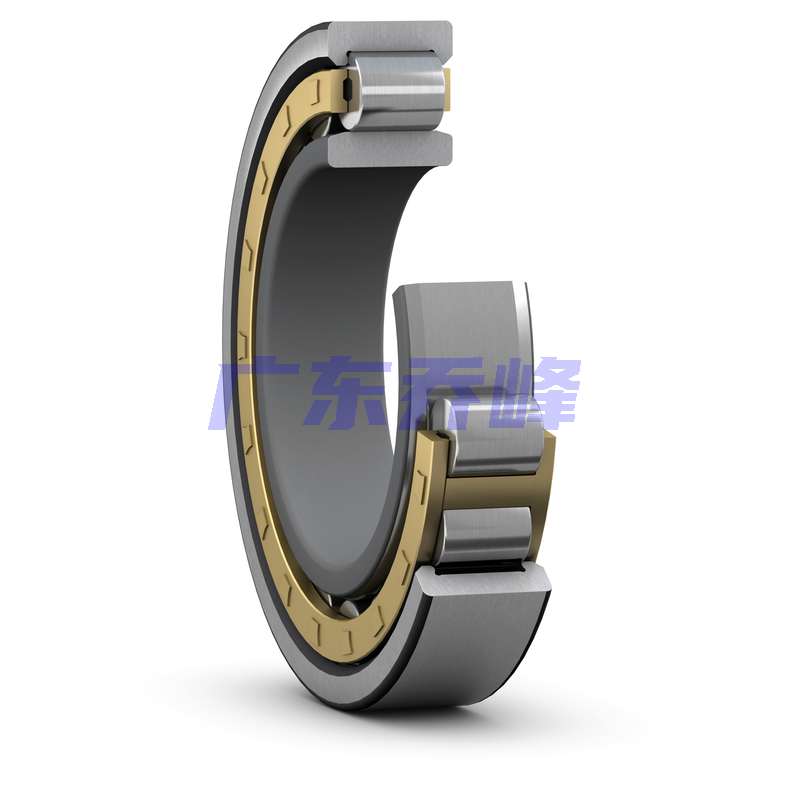

SKF NU1030M/C3VL2071轴承代号说明
N
U
1
0
3
0
M
/
C
3
V
L
2
0
7
1
NU：外圈双挡边，内圈无挡边
1：宽度系列：01系列
0：尺寸系列：10系列
30：内径：150 mm
M：机切削黄铜保持架，滚子引导
/：分隔符
C3：C3 游隙
VL2071：内圈外表面采用标准氧化铝涂层
NU：
外圈双挡边，内圈无挡边
1：
宽度系列：01系列
0：
尺寸系列：10系列
30：
内径：150 mm
M：
机切削黄铜保持架，滚子引导
/：
分隔符
C3：
C3 游隙
VL2071：
内圈外表面采用标准氧化铝涂层
SKF NU1030M/C3VL2071轴承尺寸
| 内径 | d | 150mm |
| 外径 | D | 225mm |
| 宽度 | B | 35mm |
| 外圈肩部直径 | D₁ ≈ | 198mm |
| 内圈滚道直径 | F | 169.5mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 4.9mm |
| 倒角尺寸 | r₁,₂ min. | 2.1mm |
| 倒角尺寸 | r₃,₄ min. | 1.5mm |
SKF NU1030M/C3VL2071轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 158mm |
| 轴挡肩直径 | dₐ max. | 162mm |
| 轴挡肩直径 | db min. | 173mm |
| 轴承座挡肩尺寸 | Dₐ max. | 215mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1.5mm |
SKF NU1030M/C3VL2071轴承数据计算
| 基本额定动载 | 194kN |
| 基本额定静载荷 | 275kN |
| 疲劳载荷限值 | 30kN |
| 参考转速 | 3200r/min |
| 极限转速 | 3200r/min |
| 计算系数 | 0.1 |
SKF NU1030M/C3VL2071轴承质量
| 轴承重量 | 4.9kg |
SKF NU1030M/C3VL2071轴承尺寸图
