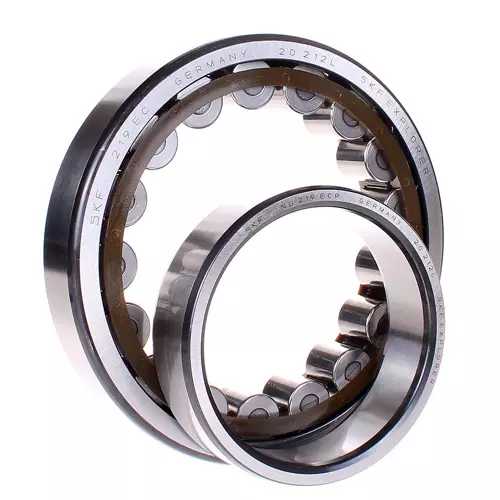

SKF NU219ECP轴承代号说明
N
U
2
1
9
E
C
P
NU：外圈双挡边，内圈无挡边
2：尺寸系列：02系列
19：内径：95 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
NU：
外圈双挡边，内圈无挡边
2：
尺寸系列：02系列
19：
内径：95 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
SKF NU219ECP轴承尺寸
| 内径 | d | 95mm |
| 外径 | D | 170mm |
| 宽度 | B | 32mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 147.35mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 112.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 2.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.7mm |
SKF NU219ECP轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 107mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 110mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 115mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 157.8mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
| 轴承基座和轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 2mm |
SKF NU219ECP轴承数据计算
| 基本额定动载 | 255kN |
| 基本额定静载荷 | 265kN |
| 疲劳载荷限值 | 32.5kN |
| 参考转速 | 4300r/min |
| 极限转速 | 4800r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF NU219ECP轴承质量
| 轴承重量 | 2.86kg |
SKF NU219ECP轴承相关产品
| 角圈 | HJ 219 EC |
SKF NU219ECP轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NU 219 ECP/C3轴承 | ￥950.3元 | - | 90 |
