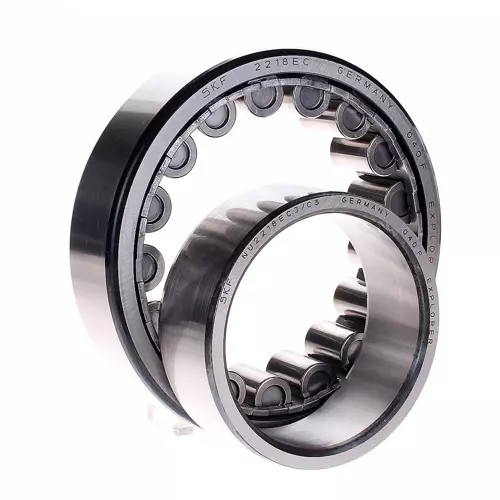

SKF NU2218ECJ轴承代号说明
N
U
2
2
1
8
E
C
J
NU：外圈双挡边，内圈无挡边
22：尺寸系列：22系列
18：内径：90 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：冲压钢保持架，滚子引导
NU：
外圈双挡边，内圈无挡边
22：
尺寸系列：22系列
18：
内径：90 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：
冲压钢保持架，滚子引导
SKF NU2218ECJ轴承尺寸
| 内径 | d | 90mm |
| 外径 | D | 160mm |
| 宽度 | B | 40mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 138.52mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 107mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 2mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.6mm |
SKF NU2218ECJ轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 101mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 104mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 110mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 149mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
| 轴承基座和轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 2mm |
SKF NU2218ECJ轴承数据计算
| 基本额定动载 | 280kN |
| 基本额定静载荷 | 315kN |
| 疲劳载荷限值 | 39kN |
| 参考转速 | 4500r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.2 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
SKF NU2218ECJ轴承质量
| 轴承重量 | 3.14kg |
SKF NU2218ECJ轴承相关产品
| 角圈 | HJ 2218 EC |
SKF NU2218ECJ轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NU2218ECJ/C3轴承 | ￥1623.7元 | - | 12 |
SKF NU2218ECJ轴承（3D图）
点击获取3D图
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NU2218ECJ轴承尺寸图
