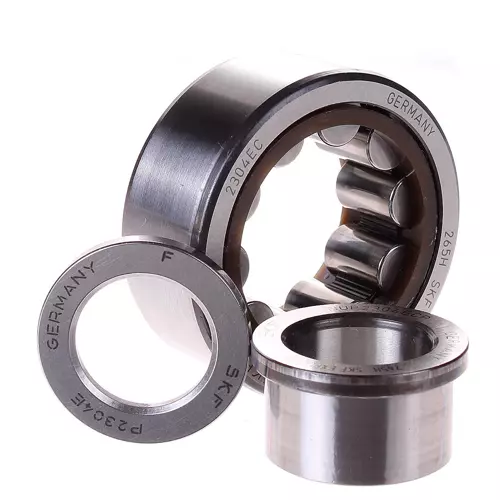

SKF NUP2304ECP轴承代号说明
N
U
P
2
3
0
4
E
C
P
NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈
23：尺寸系列：23系列
04：内径：20 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
NUP：
外圈双挡边，内圈单挡边，另一侧带平挡圈
23：
尺寸系列：23系列
04：
内径：20 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
SKF NUP2304ECP轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 52mm |
| 宽度 | B | 21mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 31.2mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 41.85mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 27.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 1.1mm |
| 内半径法兰（mCRB 的 NUP = ORD10 <=420） | r₃,₄ min. | 0.6mm |
SKF NUP2304ECP轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 26.1mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 33mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 45.4mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 1mm |
SKF NUP2304ECP轴承数据计算
| 基本额定动载 | 47.5kN |
| 基本额定静载荷 | 38kN |
| 疲劳载荷限值 | 4.8kN |
| 参考转速 | 15000r/min |
| 极限转速 | 18000r/min |
| 计算系数 | 0.25 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
SKF NUP2304ECP轴承质量
| 轴承重量 | 0.22kg |
SKF NUP2304ECP轴承（3D图）
点击获取3D图
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF NUP2304ECP轴承尺寸图
