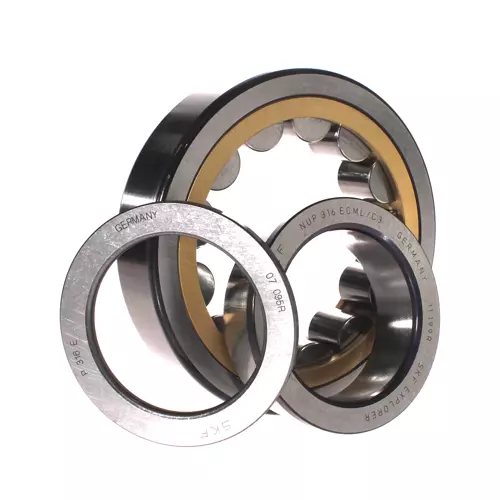

SKF NUP316ECML轴承代号说明
N
U
P
3
1
6
E
C
M
L
NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈
3：尺寸系列：03系列
16：内径：80 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
ML：机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
NUP：
外圈双挡边，内圈单挡边，另一侧带平挡圈
3：
尺寸系列：03系列
16：
内径：80 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
ML：
机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
SKF NUP316ECML轴承尺寸
| 内径 | d | 80mm |
| 外径 | D | 170mm |
| 宽度 | B | 39mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 110mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 143.45mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 101mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内半径法兰（mCRB 的 NUP = ORD10 <=420） | r₃,₄ min. | 2.1mm |
SKF NUP316ECML轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 92mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 113mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 157.8mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
SKF NUP316ECML轴承数据计算
| 基本额定动载 | 300kN |
| 基本额定静载荷 | 290kN |
| 疲劳载荷限值 | 36kN |
| 参考转速 | 4300r/min |
| 极限转速 | 7500r/min |
| 计算系数 | 0.23 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF NUP316ECML轴承质量
| 轴承重量 | 4.7kg |
SKF NUP316ECML轴承（3D图）
点击获取3D图
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NUP316ECML轴承尺寸图
