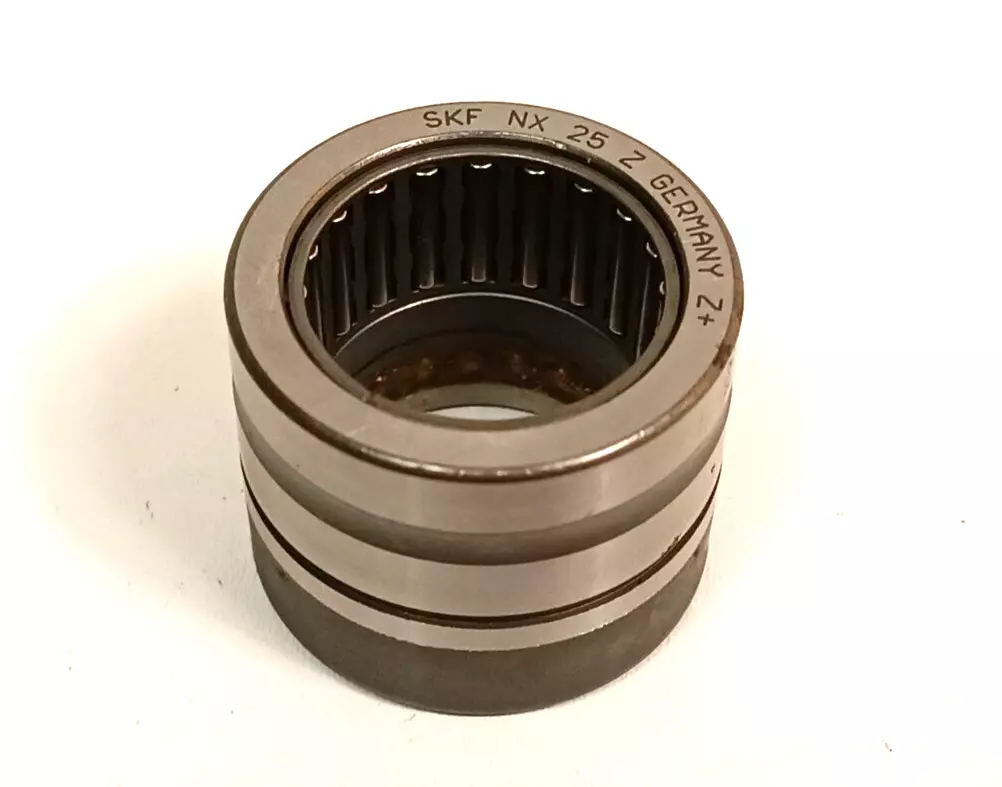

SKF NX25Z轴承代号说明
N
X
2
5
Z
NX：滚针/满装推力球组合轴承
25：滚子下直径：25 mm
Z：预填充润滑脂，带密封盖，无润滑孔
NX：
滚针/满装推力球组合轴承
25：
滚子下直径：25 mm
Z：
预填充润滑脂，带密封盖，无润滑孔
SKF NX25Z轴承尺寸
| 滚子下直径 | Fw | 25mm |
| 外径 | D | 37mm |
| 外圈宽度 | C | 30mm |
| 法兰侧面到润滑孔（fcThBB）的距离 | C₁ | 8mm |
| 孔径范围（ThBB） | d | 25mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
SKF NX25Z轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 31.6mm |
| 轴承座挡肩尺寸（FcThBB） | Dₐ max. | 35mm |
| 外圈侧面到定位环背面的距离（滚针轴承 / FcThBB） | Cₐ | 14.2mm |
| 倒角半径 | rₐ max. | 0.3mm |
| 相关内圈内径 | dᵢ | 20mm |
| 内圈滚道直径 | F | 25mm |
| 相关内圈宽度 | Bᵢ | 16mm |
SKF NX25Z轴承数据计算
| 基本额定动载荷，径向 | 15.1kN |
| 基本额定静载荷，径向 | 24.5kN |
| 基本额定动载荷，轴向 | 12.4kN |
| 基本额定静载荷，轴向 | 28.5kN |
| 轴向疲劳载荷极限，径向 | 2.9kN |
| 疲劳载荷极限，轴向 | 1.06kN |
| 最小轴向载荷系数 | 0.0042 |
| 参考转速 | 5600r/min |
| 极限转速 | 3800r/min |
SKF NX25Z轴承质量
| 轴承重量 | 0.12kg |
SKF NX25Z轴承相关产品
| 内圈 | IR 20x25x16 IS1 | |
| 止动环 | SW 37 |
