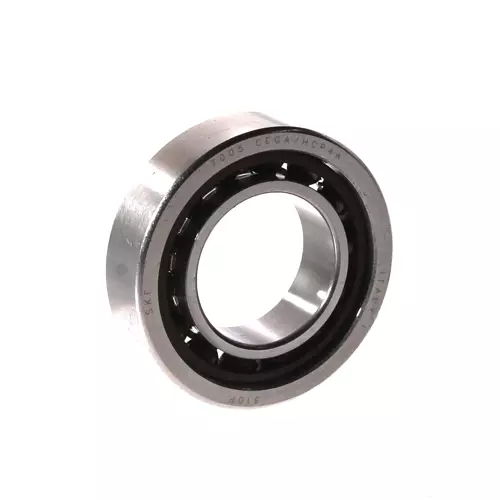

SKF S7005CE/HCP4A轴承代号说明
S
7
0
0
5
C
E
/
H
C
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
05：内径：25 mm
CE：15° 接触角，高转速，E型设计
/：分隔符
HC：混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
05：
内径：25 mm
CE：
15° 接触角，高转速，E型设计
/：
分隔符
HC：
混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF S7005CE/HCP4A轴承尺寸
| 内径 | d | 25mm |
| 外径 | D | 47mm |
| 宽度 | B | 12mm |
| 内圈肩部直径（最大侧面） | d₁ | 31.6mm |
| 内圈肩部直径（最小侧面） | d₂ | 29.8mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 41.5mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 10.8mm |
SKF S7005CE/HCP4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 28.2mm |
| 轴挡肩直径 | dₐ max. | 31.2mm |
| 轴挡肩直径 | db min. | 28.2mm |
| 轴挡肩直径 | db max. | 29.4mm |
| 轴承座挡肩尺寸 | Dₐ max. | 43.8mm |
| 轴承座挡肩尺寸 | Db max. | 44.6mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
SKF S7005CE/HCP4A轴承数据计算
| 基本额定动载 | 8.32kN |
| 基本额定静载荷 | 4.15kN |
| 疲劳载荷限值 | 0.127kN |
| 润滑脂润滑可达转速 | 56000r/min |
| 接触角 | 15° |
| 球直径 | 6.35mm |
| 页数 | 14 |
SKF S7005CE/HCP4A轴承质量
| 轴承重量 | 0.068kg |
SKF S7005CE/HCP4A轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF S7005CE/HCP4A轴承尺寸图
