SKF S7011ACE/HCP4A轴承代号说明
S
7
0
1
1
A
C
E
/
H
C
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
11：内径：55 mm
ACE：25° 接触角，高转速，E型设计
/：分隔符
HC：混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
11：
内径：55 mm
ACE：
25° 接触角，高转速，E型设计
/：
分隔符
HC：
混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF S7011ACE/HCP4A轴承尺寸
| 内径 | d | 55mm |
| 外径 | D | 90mm |
| 宽度 | B | 18mm |
| 内圈肩部直径（最大侧面） | d₁ | 67.73mm |
| 内圈肩部直径（最小侧面） | d₂ | 65.6mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 80.4mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 26.1mm |
SKF S7011ACE/HCP4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 61mm |
| 轴挡肩直径 | dₐ max. | 67.1mm |
| 轴挡肩直径 | db min. | 61mm |
| 轴挡肩直径 | db max. | 65mm |
| 轴承座挡肩尺寸 | Dₐ max. | 84mm |
| 轴承座挡肩尺寸 | Db max. | 85.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF S7011ACE/HCP4A轴承数据计算
| 基本额定动载 | 15.9kN |
| 基本额定静载荷 | 11.6kN |
| 疲劳载荷限值 | 0.36kN |
| 润滑脂润滑可达转速 | 23000r/min |
| 接触角 | 25° |
| 球直径 | 7.938mm |
| 页数 | 24 |
SKF S7011ACE/HCP4A轴承质量
| 轴承重量 | 0.37kg |
SKF S7011ACE/HCP4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |

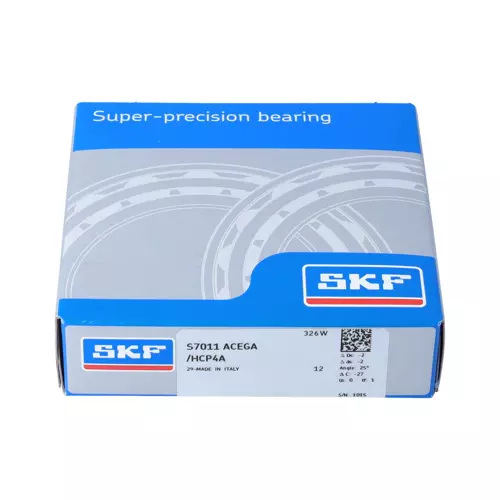

| SKF S7011 ACEGA/HCP4A轴承 | ￥2427.1元 | - | 3 |
