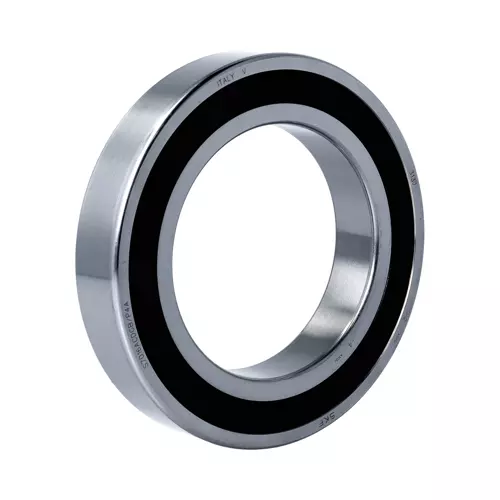

SKF S7016ACD/P4A轴承代号说明
S
7
0
1
6
A
C
D
/
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
16：内径：80 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
16：
内径：80 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF S7016ACD/P4A轴承尺寸
| 内径 | d | 80mm |
| 外径 | D | 125mm |
| 宽度 | B | 22mm |
| 内圈肩部直径（最大侧面） | d₁ | 93.9mm |
| 内圈肩部直径（最小侧面） | d₂ | 93.9mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 113.95mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 35mm |
SKF S7016ACD/P4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 86mm |
| 轴挡肩直径 | dₐ max. | 93.3mm |
| 轴挡肩直径 | db min. | 86mm |
| 轴挡肩直径 | db max. | 93.3mm |
| 轴承座挡肩尺寸 | Dₐ max. | 119mm |
| 轴承座挡肩尺寸 | Db max. | 121mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF S7016ACD/P4A轴承数据计算
| 基本额定动载 | 62.4kN |
| 基本额定静载荷 | 58.5kN |
| 疲劳载荷限值 | 2.45kN |
| 润滑脂润滑可达转速 | 9500r/min |
| 接触角 | 25° |
| 球直径 | 14.288mm |
| 页数 | 20 |
SKF S7016ACD/P4A轴承质量
| 轴承重量 | 0.87kg |
SKF S7016ACD/P4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF S7016ACDGB/P4A轴承 | ￥4631.12元 | - | 2 |
| SKF S7016ACD/P4ADBBVQ731轴承 | ￥4777.5元 | - | 2 |
| SKF S7016ACD/P4ADGA轴承 | ￥4914元 | - | 1 |
SKF S7016ACD/P4A轴承尺寸图
