SKF S71917ACD/P4A轴承代号说明
S
7
1
9
1
7
A
C
D
/
P
4
A
S：密封型
7：角接触球轴承
19：尺寸系列：19系列
17：内径：85 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
角接触球轴承
19：
尺寸系列：19系列
17：
内径：85 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF S71917ACD/P4A轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 120mm |
| 宽度 | B | 18mm |
| 内圈肩部直径（最大侧面） | d₁ | 95.8mm |
| 内圈肩部直径（最小侧面） | d₂ | 95.8mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 112.12mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 33mm |
SKF S71917ACD/P4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 91mm |
| 轴挡肩直径 | dₐ max. | 95.2mm |
| 轴挡肩直径 | db min. | 91mm |
| 轴挡肩直径 | db max. | 95.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 114mm |
| 轴承座挡肩尺寸 | Db max. | 116mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF S71917ACD/P4A轴承数据计算
| 基本额定动载 | 43.6kN |
| 基本额定静载荷 | 45.5kN |
| 疲劳载荷限值 | 1.93kN |
| 润滑脂润滑可达转速 | 9000r/min |
| 接触角 | 25° |
| 球直径 | 11.112mm |
| 页数 | 25 |
SKF S71917ACD/P4A轴承质量
| 轴承重量 | 0.54kg |
SKF S71917ACD/P4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |

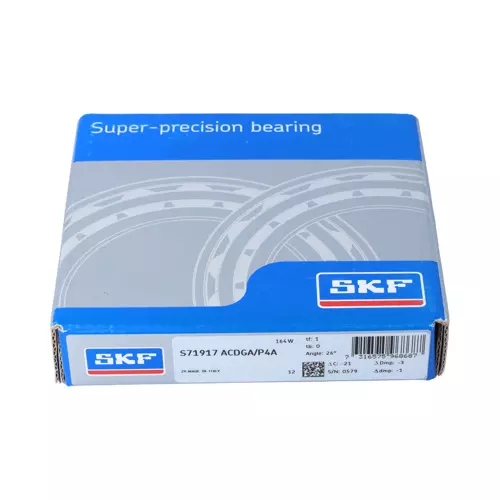

| SKF S71917 ACDGA/P4A轴承 | ￥3482.78元 | - | 1 |
SKF S71917ACD/P4A轴承尺寸图
