SKF SA50ES-2RS轴承代号说明
S
A
5
0
E
S
-
2
R
S
SA：阳螺纹杆端关节轴承，默认右旋螺纹
50：内径：50 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
-2RS：公制轴承的双唇摩擦密封件由聚酯弹性体（-30°C/+130°C）制成，英制轴承由聚氨酯制成（-20℃/+80℃）
SA：
阳螺纹杆端关节轴承，默认右旋螺纹
50：
内径：50 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈
-2RS：
公制轴承的双唇摩擦密封件由聚酯弹性体（-30°C/+130°C）制成，英制轴承由聚氨酯制成（-20℃/+80℃）

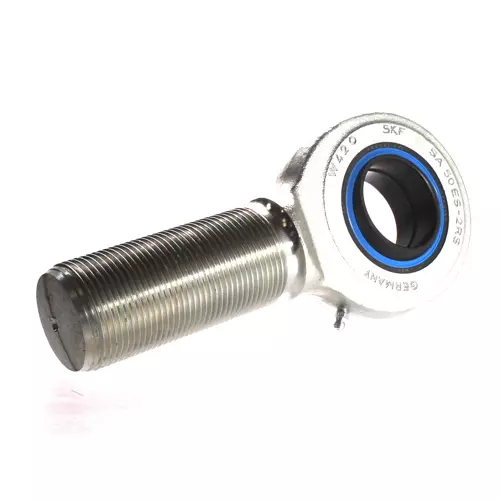

SKF SA50ES-2RS轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/钢 | |
| 密封解决方案 | 双唇式密封件 | |
| 连杆端杆的连接特征 | 右旋阳螺纹 |
SKF SA50ES-2RS轴承尺寸
| 内径 | d | 50mm | |
| 顶部直径 | d₂ max. | 114mm | |
| 内圈宽度 | B | 35mm | |
| 螺纹 | G | M 52x3 | |
| 顶部宽度 | C₁ max. | 31mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h | 195mm | |
| 倾斜角 | α | 6° | |
| 内圈滚道直径 | dₖ | 66mm | |
| 螺纹长度 | l₁ min. | 110mm | |
| 轴承座长度（高度） | l₂ max. | 254mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 58mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
SKF SA50ES-2RS轴承数据计算
| 基本额定动载 | 156kN |
| 基本额定静载荷 | 245kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
SKF SA50ES-2RS轴承质量
| 关节端质量 | 3.9kg |
SKF SA50ES-2RS轴承尺寸图
