SKF SAL12E轴承代号说明
S
A
L
1
2
E
SA：阳螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
12：内径：12 mm
E：【钢/钢】材质，内圈和外圈带环形槽和润滑孔
SA：
阳螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
12：
内径：12 mm
E：
【钢/钢】材质，内圈和外圈带环形槽和润滑孔

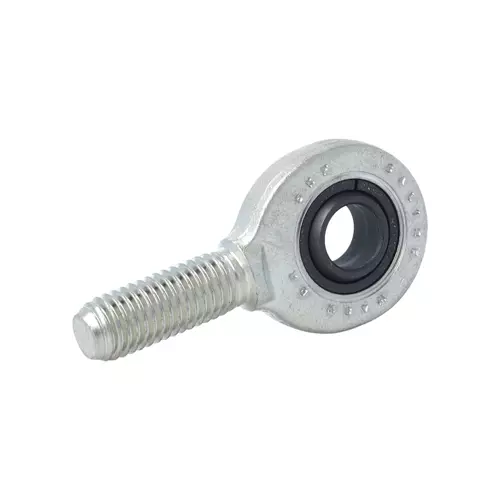

SKF SAL12E轴承
| 润滑剂 | - | |
| 设计 | 钢/钢 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 左旋阳螺纹 |
SKF SAL12E轴承尺寸
| 内径 | d | 12mm | |
| 顶部直径 | d₂ max. | 35mm | |
| 内圈宽度 | B | 10mm | |
| 螺纹 | G | M 12 | |
| 顶部宽度 | C₁ max. | 8.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h | 54mm | |
| 倾斜角 | α | 10° | |
| 内圈滚道直径 | dₖ | 18mm | |
| 螺纹长度 | l₁ min. | 28mm | |
| 轴承座长度（高度） | l₂ max. | 73mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 17mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SAL12E轴承数据计算
| 基本额定动载 | 10.8kN |
| 基本额定静载荷 | 24.5kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
SKF SAL12E轴承质量
| 关节端质量 | 0.078kg |
SKF SAL12E轴承尺寸图
