SKF SAL50TXE-2LS轴承代号说明
S
A
L
5
0
T
X
E
-
2
L
S
SA：阳螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
50：内径：50 mm
TXE：穿透硬化研磨钢，滑动表面镀硬铬并抛光
-2LS：带有钢背衬的三唇弹性体重型密封
SA：
阳螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
50：
内径：50 mm
TXE：
穿透硬化研磨钢，滑动表面镀硬铬并抛光
-2LS：
带有钢背衬的三唇弹性体重型密封

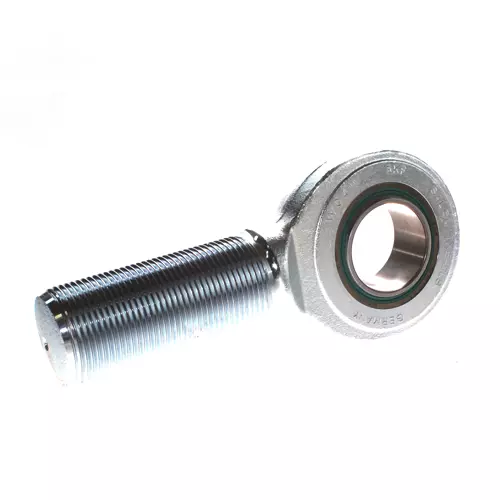

SKF SAL50TXE-2LS轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计 | 钢/PTFE 纤维 | |
| 密封解决方案 | 三唇密封件 | |
| 连杆端杆的连接特征 | 左旋阳螺纹 |
SKF SAL50TXE-2LS轴承尺寸
| 内径 | d | 50mm | |
| 顶部直径 | d₂ max. | 114mm | |
| 内圈宽度 | B | 35mm | |
| 螺纹 | G | M 52x3 | |
| 顶部宽度 | C₁ max. | 31mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h | 195mm | |
| 倾斜角 | α | 6° | |
| 内圈滚道直径 | dₖ | 66mm | |
| 螺纹长度 | l₁ min. | 110mm | |
| 轴承座长度（高度） | l₂ max. | 254mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 58mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
SKF SAL50TXE-2LS轴承数据计算
| 基本额定动载 | 440kN |
| 基本额定静载荷 | 245kN |
| 轴承动载荷特定系数 | 300N/mm² |
SKF SAL50TXE-2LS轴承质量
| 关节端质量 | 3.9kg |
SKF SAL50TXE-2LS轴承尺寸图
