SKF SIJ30ES轴承代号说明
S
I
J
3
0
E
S
SI：阴螺纹杆端关节轴承，默认右旋螺纹
J：无再润滑设施，d≥16mm 的可通过杆端壳体中的再润滑设施和销（轴）进行润滑
30：内径：30 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
J：
无再润滑设施，d≥16mm 的可通过杆端壳体中的再润滑设施和销（轴）进行润滑
30：
内径：30 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈

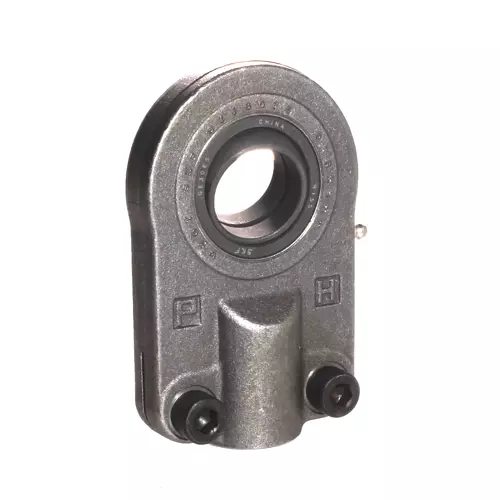

SKF SIJ30ES轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/钢；液压缸专用系列 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阴螺纹 and clamping screws |
SKF SIJ30ES轴承尺寸
| 内径 | d | 30mm | |
| 顶部直径 | d₂ max. | 80mm | |
| 内圈宽度 | B | 22mm | |
| 螺纹 | G | M 20x1.5 | |
| 顶部宽度 | C₁ max. | 19mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 85mm | |
| 倾斜角 | α | 6° | |
| 内圈滚道直径 | dₖ | 40.7mm | |
| 轴承座杆直径 | d₄ max. | 36mm | |
| 螺纹长度 | l₃ min. | 29mm | |
| 轴承座长度（高度） | l₄ max. | 125mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 35mm | |
| 杆子的宽度 | N max. | 80mm | |
| 锁紧螺栓杆底座的厚度 | N₁ max. | 19mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
SKF SIJ30ES轴承内置六角螺栓
| 内置六角螺栓尺寸 | M 10 | |
| 带有内置六角的拧紧扭矩螺栓 | 45Nm |
SKF SIJ30ES轴承数据计算
| 基本额定动载 | 62kN |
| 基本额定静载荷 | 112kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
SKF SIJ30ES轴承质量
| 关节端质量 | 1.35kg |
SKF SIJ30ES轴承尺寸图
