SKF SIKAC12M轴承代号说明
S
I
K
A
C
1
2
M
SI：阴螺纹杆端关节轴承，默认右旋螺纹
KAC：【钢/青铜】材质
12：内径：12 mm
M：【钢/青铜】材质
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
KAC：
【钢/青铜】材质
12：
内径：12 mm
M：
【钢/青铜】材质

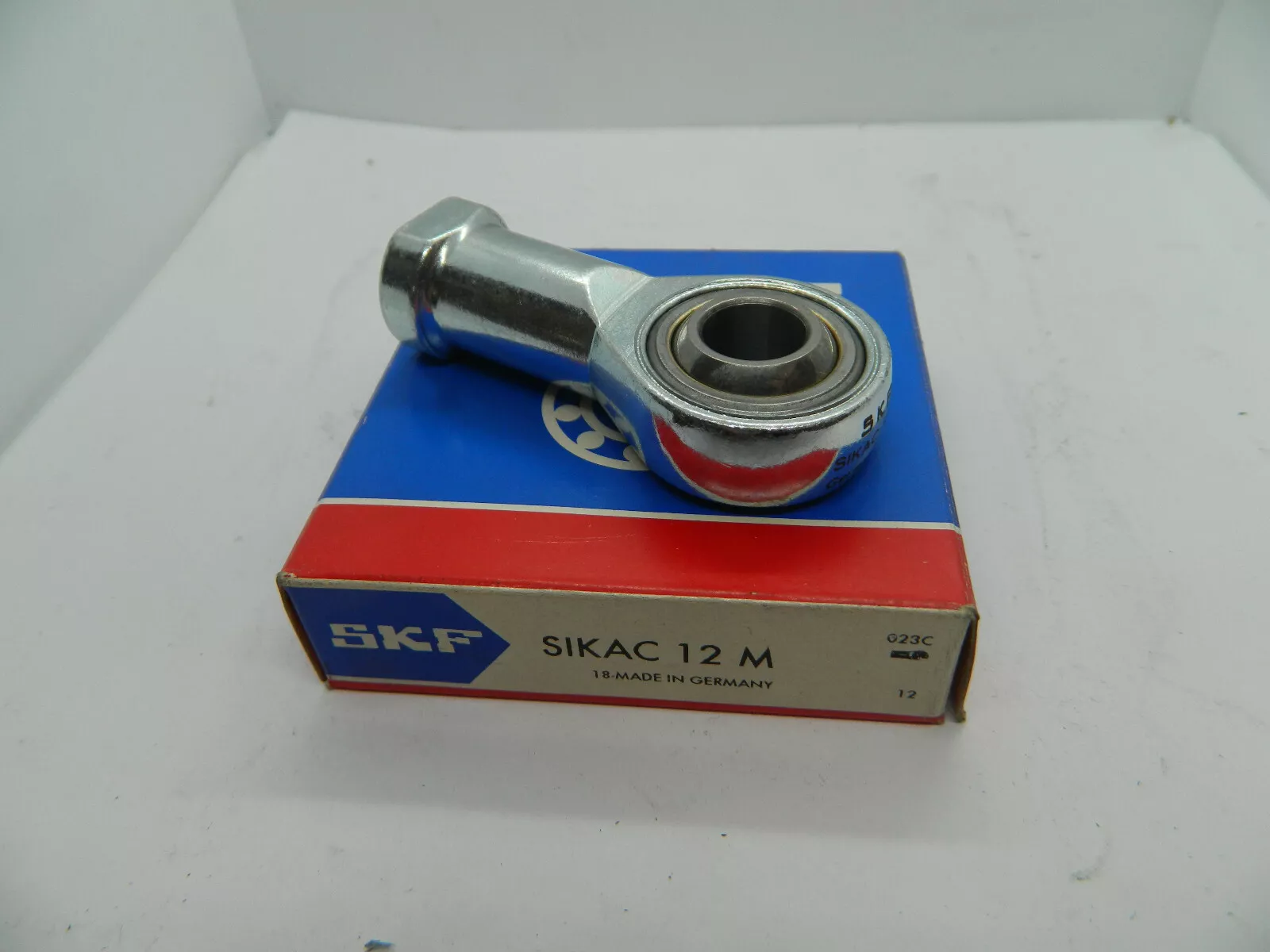

SKF SIKAC12M轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/铜 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阴螺纹 |
SKF SIKAC12M轴承尺寸
| 内径 | d | 12mm | |
| 顶部直径 | d₂ max. | 33mm | |
| 内圈宽度 | B | 16mm | |
| 螺纹 | G | M 12 | |
| 顶部宽度 | C₁ max. | 12.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 50mm | |
| 倾斜角 | α | 13° | |
| 内圈滚道直径 | dₖ | 22.225mm | |
| 轴承座杆直径 | d₃ ≈ | 17.5mm | |
| 轴承座杆直径 | d₄ max. | 23mm | |
| 螺纹长度 | l₃ min. | 18mm | |
| 轴承座长度（高度） | l₄ max. | 67mm | |
| 平面扳手长度 | l₅ ≈ | 6.5mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 16mm | |
| 扳手尺寸 | w | 19mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SIKAC12M轴承数据计算
| 基本额定动载 | 12.2kN |
| 基本额定静载荷 | 14kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 330 |
SKF SIKAC12M轴承质量
| 关节端质量 | 0.11kg |
SKF SIKAC12M轴承尺寸图
