SKF SIL12C轴承代号说明
S
I
L
1
2
C
SI：阴螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
12：内径：12 mm
C：免维护杆端
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
12：
内径：12 mm
C：
免维护杆端

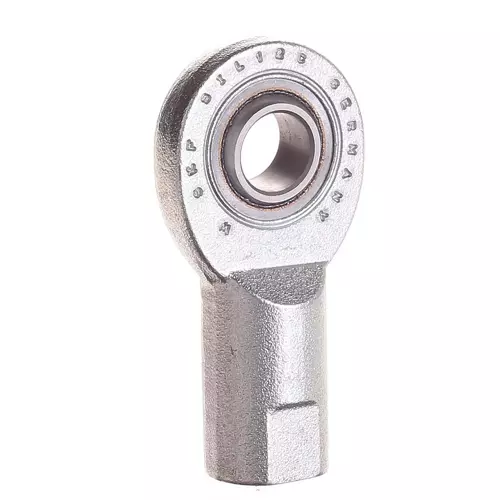

SKF SIL12C轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计 | 钢/PTFE 烧结铜 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 左旋阴螺纹 |
SKF SIL12C轴承尺寸
| 内径 | d | 12mm | |
| 顶部直径 | d₂ max. | 35mm | |
| 内圈宽度 | B | 10mm | |
| 螺纹 | G | M 12 | |
| 顶部宽度 | C₁ max. | 8.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 50mm | |
| 倾斜角 | α | 10° | |
| 内圈滚道直径 | dₖ | 18mm | |
| 杆子直径 | d₄ ≈ | 19mm | |
| 螺纹长度 | l₃ min. | 18mm | |
| 轴承座长度（高度） | l₄ max. | 69mm | |
| 平面扳手长度 | l₅ ≈ | 12mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 17mm | |
| 扳手尺寸 | w | 17mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SIL12C轴承数据计算
| 基本额定动载 | 11.4kN |
| 基本额定静载荷 | 25.5kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 1400 |
SKF SIL12C轴承质量
| 关节端质量 | 0.11kg |
SKF SIL12C轴承尺寸图
