SKF SIR25ES轴承代号说明
S
I
R
2
5
E
S
SI：阴螺纹杆端关节轴承，默认右旋螺纹
R：紧凑型设计，短内螺纹，可通过杆端壳体中的再润滑设施和销（轴）进行润滑
25：内径：25 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
R：
紧凑型设计，短内螺纹，可通过杆端壳体中的再润滑设施和销（轴）进行润滑
25：
内径：25 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈

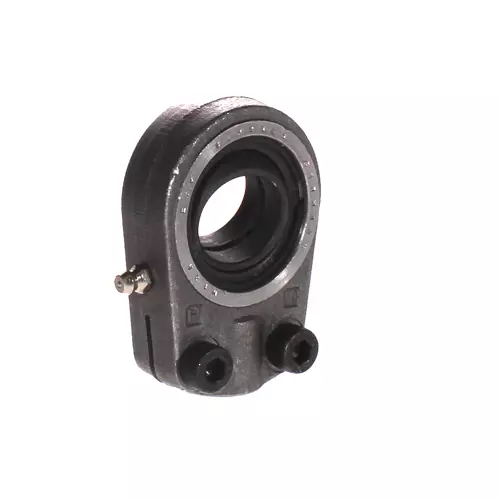

SKF SIR25ES轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/钢；液压缸专用系列 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阴螺纹 and clamping screws |
SKF SIR25ES轴承尺寸
| 内径 | d | 25mm | |
| 顶部直径 | d₂ max. | 58mm | |
| 内圈宽度 | B | 20mm | |
| 螺纹 | G | M 16x1.5 | |
| 顶部宽度 | C₁ max. | 23.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 50mm | |
| 倾斜角 | α | 7° | |
| 内圈滚道直径 | dₖ | 35.5mm | |
| 轴承座杆直径 | d₄ max. | 26mm | |
| 螺纹长度 | l₃ min. | 17mm | |
| 轴承座长度（高度） | l₄ max. | 81mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 27mm | |
| 杆子的宽度 | N max. | 46mm | |
| 锁紧螺栓杆底座的厚度 | N₁ max. | 23.5mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
SKF SIR25ES轴承内置六角螺栓
| 内置六角螺栓尺寸 | M 8 | |
| 带有内置六角的拧紧扭矩螺栓 | 23Nm |
SKF SIR25ES轴承数据计算
| 基本额定动载 | 48kN |
| 基本额定静载荷 | 52kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
SKF SIR25ES轴承质量
| 关节端质量 | 0.49kg |
SKF SIR25ES轴承尺寸图
