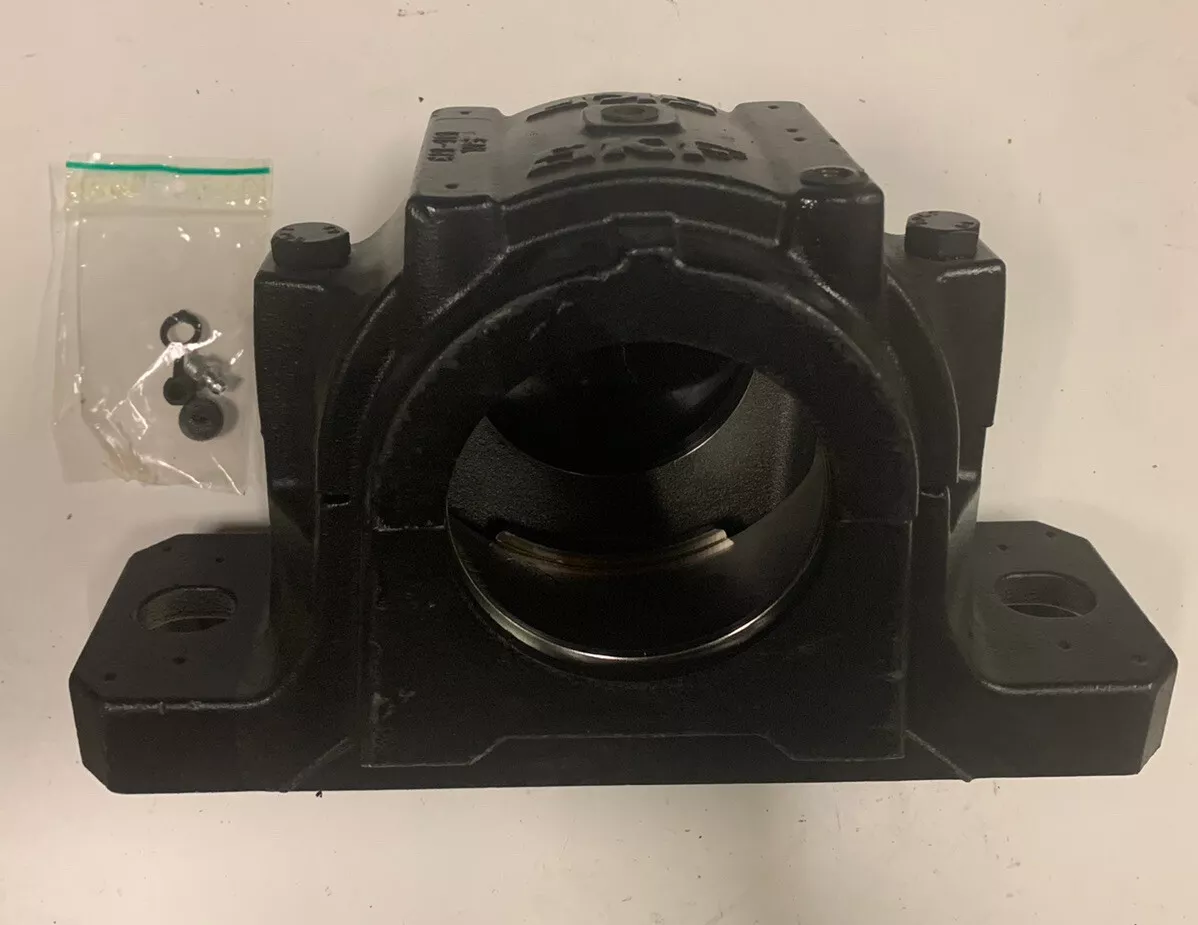

SKF SNL516-613轴承代号说明
S
N
L
5
1
6
-
6
1
3
SNL：标准剖分式轴承座外壳
5：5 系列孔径
16：轴承尺寸代码，孔径 80 mm
-：分隔符
613：外壳尺寸标识
SNL：
标准剖分式轴承座外壳
5：
5 系列孔径
16：
轴承尺寸代码，孔径 80 mm
-：
分隔符
613：
外壳尺寸标识
SKF SNL516-613轴承尺寸
| 轴承座直径 | Dₐ | 140mm | |
| 轴承座直径公差等级 | G7 | ||
| 轴承座宽度 | Cₐ | 58mm | |
| 轴承座中心高度 | H₁ | 95mm |
SKF SNL516-613轴承计算数据
| 0°载荷角下的断裂载荷 | P₀° | 350kN |
| 55°载荷角下的断裂载荷 | P₅₅° | 430kN |
| 90°载荷角下的断裂载荷 | P₉₀° | 260kN |
| 120°载荷角下的断裂载荷 | P₁₂₀° | 190kN |
| 150°载荷角下的断裂载荷 | P₁₅₀° | 175kN |
| 180°载荷角下的断裂载荷 | P₁₈₀° | 215kN |
| 轴向断裂载荷 | Pₐ | 140kN |
SKF SNL516-613轴承材料
| 壳体材质 | 铸铁 | |
| 防腐油漆涂层 | 根据ISO 12944-2，腐蚀性类别C2 |
SKF SNL516-613轴承净重
| 壳体净重 | 9.5kg |
SKF SNL516-613轴承安装信息
| 固定螺栓的推荐直径 | 20mm | |
| 固定螺栓的推荐拧紧力矩 | 385Nm | |
| 盖螺栓的尺寸 | M12x70 | |
| 盖螺栓的拧紧力矩 | 80Nm | |
| 初始润滑脂加注，20% | 170g | |
| 初始润滑脂加注，40% | 280g |
SKF SNL516-613轴承包括的产品
| 黄油嘴 | AH 1/8-27 PTF |
SKF SNL516-613轴承尺寸图
