SKF T4DB160轴承代号说明
T
4
D
B
1
6
0
T：公制轴承，符合 ISO 355 标准
4DB：尺寸系列：4DB
160：内径：160 mm
T：
公制轴承，符合 ISO 355 标准
4DB：
尺寸系列：4DB
160：
内径：160 mm

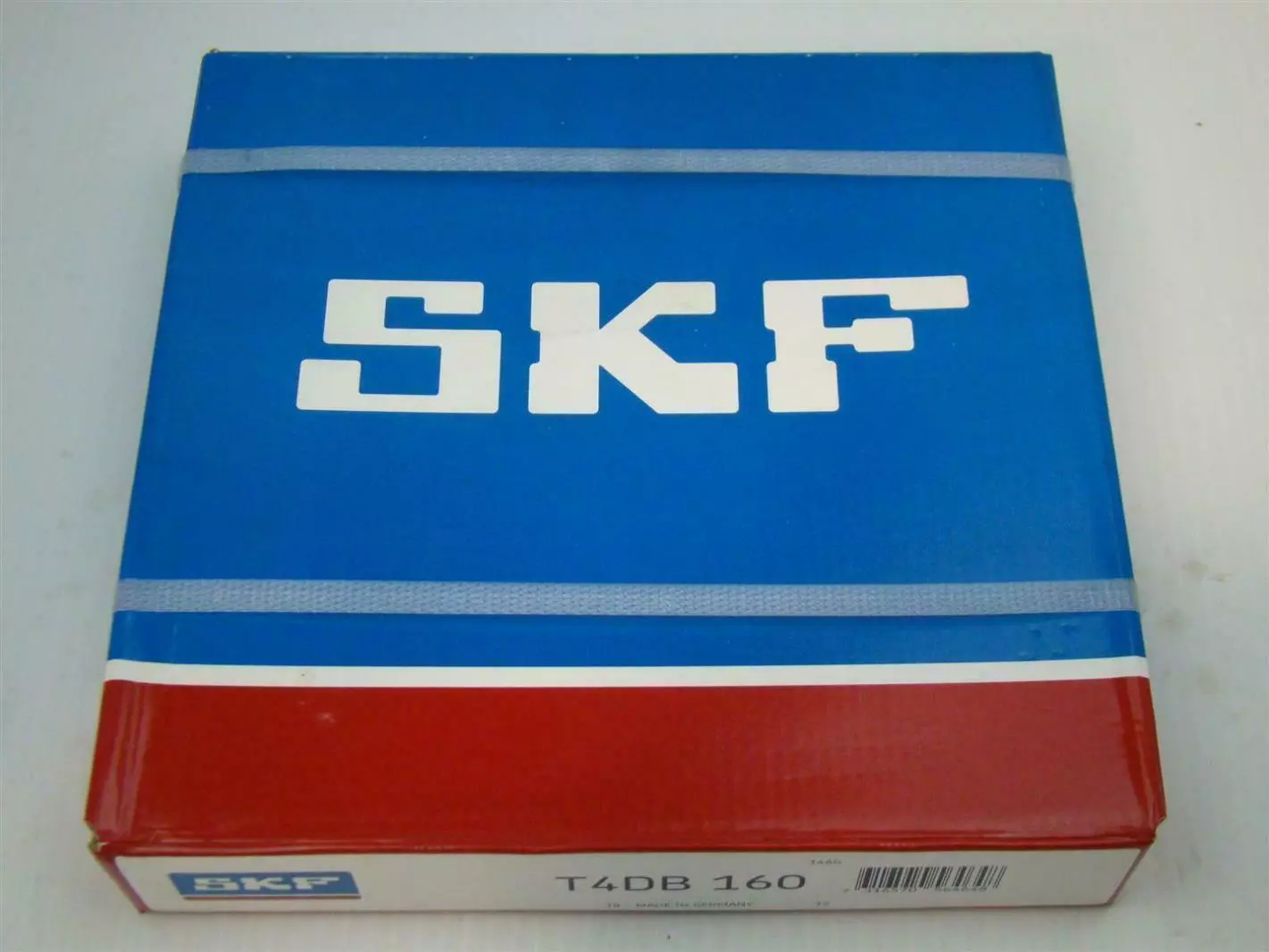

SKF T4DB160轴承
| 尺寸系列 | 4DB |
SKF T4DB160轴承尺寸
| 内径 | d | 160mm |
| 外径 | D | 220mm |
| 轴承总宽度 | T | 32mm |
| 内圈肩部直径 | d₁ ≈ | 187.8mm |
| 内圈宽度 | B | 30mm |
| 外圈宽度 | C | 23mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 3mm |
| 距离压力点 | a | 44.428mm |
SKF T4DB160轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 172mm |
| 轴挡肩直径 | db min. | 174.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 204mm |
| 轴承座挡肩尺寸 | Dₐ max. | 206.5mm |
| 轴承座挡肩尺寸 | Db min. | 213mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 5mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 9mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 3mm |
SKF T4DB160轴承数据计算
| 基本额定动载 | 257kN |
| 基本额定静载荷 | 415kN |
| 疲劳载荷限值 | 41.5kN |
| 参考转速 | 2000r/min |
| 极限转速 | 2600r/min |
| 计算系数 | 0.48 |
| 计算系数 | 1.25 |
| 计算系数 | 0.7 |
SKF T4DB160轴承质量
| 轴承重量 | 3.26kg |
SKF T4DB160轴承尺寸图
