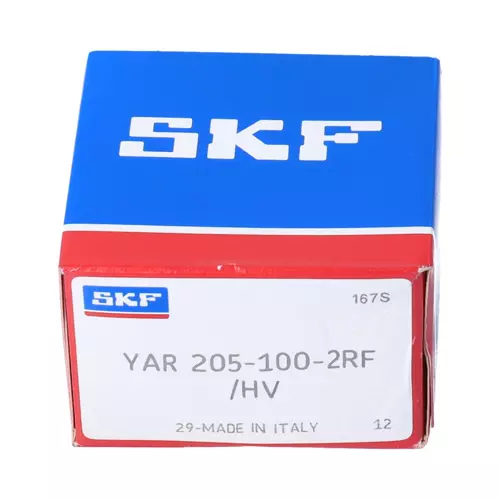

SKF YAR205-100-2RF/HV轴承代号说明
Y
A
R
2
0
5
-
1
0
0
-
2
R
F
/
H
V
YAR：带紧定螺钉，内圈两侧加长
2：系列：轻型承重
05：公称内径：25 mm
-：内径分隔符
100：实际内径：1+0/16 in
-2RF：两侧带接触式丁腈橡胶密封件，带橡胶包覆的抛油环
/：分隔符
HV：不锈钢轴承，带食品级橡胶密封件和抛油环，食品级润滑脂
YAR：
带紧定螺钉，内圈两侧加长
2：
系列：轻型承重
05：
公称内径：25 mm
-：
内径分隔符
100：
实际内径：1+0/16 in
-2RF：
两侧带接触式丁腈橡胶密封件，带橡胶包覆的抛油环
/：
分隔符
HV：
不锈钢轴承，带食品级橡胶密封件和抛油环，食品级润滑脂
SKF YAR205-100-2RF/HV轴承尺寸
| 内径 | d | 25.4mm |
| 外径 | D | 52mm |
| 内圈宽度 | B | 34.1mm |
| 外圈宽度 | C | 15mm |
| 内圈的外直径 | d₁ ≈ | 33.74mm |
| 锁定扣侧面到螺纹中心距离 | B₄ | 5mm |
| 倒角尺寸 | r₁,₂ min. | 0.6mm |
| 锁定扣侧面到滚道中心的距离 | s₁ | 19.8mm |
SKF YAR205-100-2RF/HV轴承数据计算
| 基本额定动载 | 11.9kN |
| 基本额定静载荷 | 7.8kN |
| 疲劳载荷限值 | 0.335kN |
| 极限转速¹⁾ | 4300r/min |
| 计算系数 | 14 |
SKF YAR205-100-2RF/HV轴承质量
| 完整的轴承质量 | 0.19kg |
SKF YAR205-100-2RF/HV轴承安装信息
| 沉头螺钉螺纹 | 1/4-28 UNF | |
| 螺钉的六角扳手尺寸 | 3.175mm | |
| 推荐螺钉的拧紧力矩 | 4Nm |
SKF YAR205-100-2RF/HV轴承相关产品
| 橡胶座圈 | RIS 205 |
SKF YAR205-100-2RF/HV轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF YAR205-100-2RF/HV轴承尺寸图
