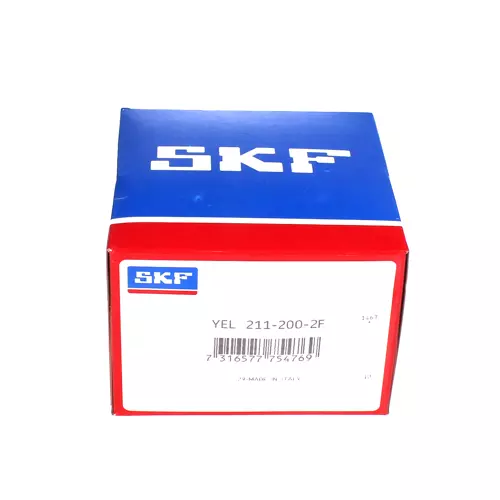

SKF YEL211-200-2F轴承代号说明
Y
E
L
2
1
1
-
2
0
0
-
2
F
YEL：带偏心锁紧，内圈两侧加长
2：系列：轻型承重
11：公称内径：55 mm
-：内径分隔符
200：实际内径：2+0/16 in
-2F：两侧带接触式丁腈橡胶密封件，带普通抛油环
YEL：
带偏心锁紧，内圈两侧加长
2：
系列：轻型承重
11：
公称内径：55 mm
-：
内径分隔符
200：
实际内径：2+0/16 in
-2F：
两侧带接触式丁腈橡胶密封件，带普通抛油环
SKF YEL211-200-2F轴承尺寸
| 内径 | d | 50.8mm |
| 外径 | D | 100mm |
| 轴承总宽度 | B₁ | 71.4mm |
| 内圈宽度 | B | 55.6mm |
| 外圈宽度 | C | 25mm |
| 内圈的外直径 | d₁ ≈ | 69.06mm |
| 定位环外径 | d₂ | 74.5mm |
| 锁定扣侧面到螺纹中心距离 | B₄ | 7.9mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
| 锁定扣侧面到滚道中心的距离 | s₁ | 43.6mm |
SKF YEL211-200-2F轴承数据计算
| 基本额定动载 | 43.6kN |
| 基本额定静载荷 | 29kN |
| 疲劳载荷限值 | 1.25kN |
| 极限转速¹⁾ | 3600r/min |
| 计算系数 | 14 |
SKF YEL211-200-2F轴承质量
| 完整的轴承质量 | 1.5kg |
SKF YEL211-200-2F轴承安装信息
| 沉头螺钉螺纹 | 7/16-20 UNF | |
| 螺钉的六角扳手尺寸 | 5.556mm | |
| 推荐螺钉的拧紧力矩 | 28.5Nm |
SKF YEL211-200-2F轴承（3D图）
点击获取3D图
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF YEL211-200-2F轴承尺寸图
