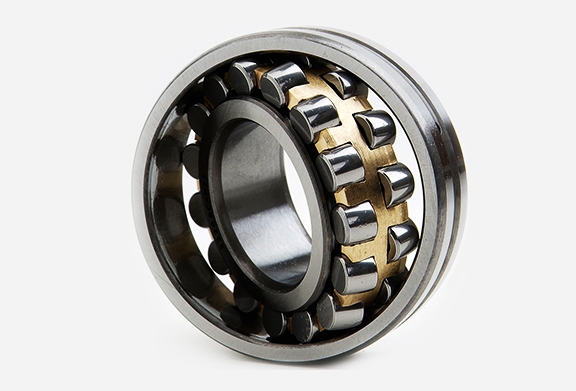

KOYO 23220RZW33C3轴承代号说明
K
O
Y
O
2
3
2
2
0
R
Z
W
3
3
C
3
KOYO ：轴承品牌：KOYO
2：调心滚子轴承
3：宽度尺寸系列：3系列
2：外径尺寸系列：2系列
20：内径：100 mm
RZ：升级版调心滚子轴承内部结构代码，钢板冲压保持架
W33：带油槽油孔，根据内径大小，带有3/4/6个油孔
C3：C3 游隙（大于 CN 游隙）
KOYO ：
轴承品牌：KOYO
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
2：
外径尺寸系列：2系列
20：
内径：100 mm
RZ：
升级版调心滚子轴承内部结构代码，钢板冲压保持架
W33：
带油槽油孔，根据内径大小，带有3/4/6个油孔
C3：
C3 游隙（大于 CN 游隙）
KOYO 23220RZW33C3轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 轴承内径 d | 100 |
| 轴承外径 D | 180 |
| 轴承厚度 B | 60.3 |
| 倒角半径 r.min | 2.1 |
| 安装尺寸 (mm) | |
| 内圈外径 da.min | 112 |
| 内圈外径 da.max | 116 |
| 外圈内径 Da.max | 168 |
| 外圈内径 Da.min | 157 |
| 圆角尺寸 ra.max | 2 |
| 载荷（kN） | |
| 基本动载荷 | 533 |
| 基本静载荷 | 629 |
| 疲劳极限载荷 | 53.5 |
| 极限转速（/min） | |
| 脂润滑 | 2600 |
| 油润滑 | 3400 |
| 重量（kg） | |
| 圆柱孔 | 6.85 |
| 圆锥孔 | 6.66 |
| 其他参数 | |
| 常数 e | 0.32 |
| 轴向载荷系数 Y1 | 2.09 |
| 轴向载荷系数 Y2 | 3.11 |
| 轴向载荷系数 Y0 | 2.04 |
