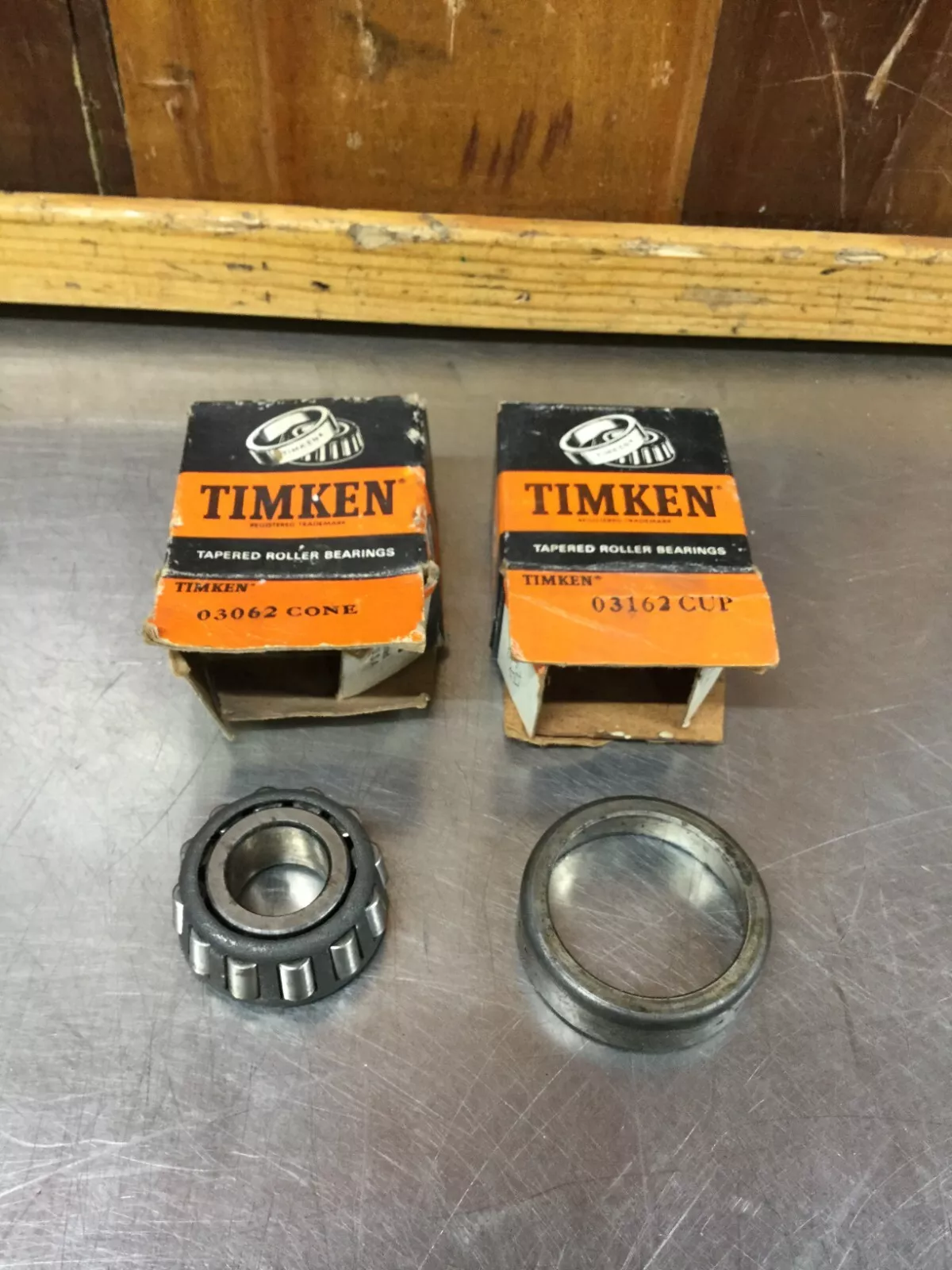

TIMKEN 03062/03162轴承代号说明
0
3
0
6
2
/
0
3
1
6
2
0：推力型圆锥滚子轴承
30：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：03062
/：分隔符
0：推力型圆锥滚子轴承
31：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：03162
0：
推力型圆锥滚子轴承
30：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：03062
/：
分隔符
0：
推力型圆锥滚子轴承
31：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：03162
TIMKEN 03062/03162轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 03000 |
| 锥体零件号 | 03062 |
| 外圈零件号 | 03162 |
| 设计单元 | 英制 |
| 轴承净重 |
0.2 lb 0.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
5/8 in 15.875 mm |
| D - 外圈外径 |
1.625 in 41.275 mm |
| B - 锥体宽度 |
0.5780 in 14.681 mm |
| C - 外圈宽度 |
0.4375 in 11.113 mm |
| T - 轴承宽度 |
0.5625 in 14.288 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.05 in 1.270 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.08 in 2.03 mm |
| da - 锥体正面背衬直径 |
0.79 in 20 mm |
| db - 锥体背面背衬直径 |
0.85 in 21.5 mm |
| Da - 外圈正面背衬直径 |
1.50 in 38.10 mm |
| Db - 外圈背面背衬直径 |
1.34 in 34.04 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
-0.01 in -0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.2 in -5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
1400 lbf 6230 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
5400 lbf 24000 N |
| C₀ - 静态径向载荷额定值 |
4780 lbf 21300 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
745 lbf 3310 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.88 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.93 |
| G₁ - 发热系数（滚子滚道） | 4.2 |
| G₂ - 发热系数（挡边-滚子端） | 4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0384 |
