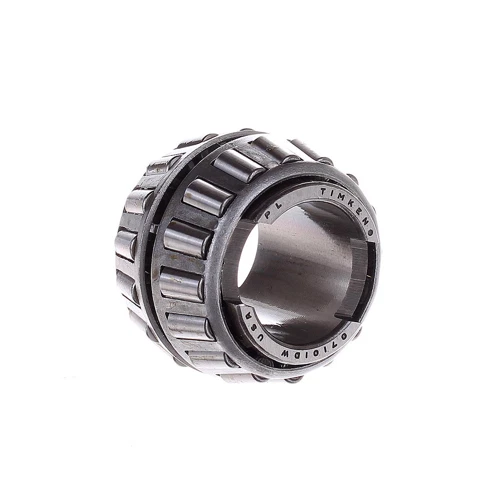

TIMKEN 07101DW-90060轴承代号说明
0
7
1
0
1
D
W
-
9
0
0
6
0
0：推力型圆锥滚子轴承
71：内径范围：1-2 in
01：部件代号，01表示内圈，内圈基本代号：07101
D：TDI 系列组件，双列内圈
W：带槽或键槽
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
60：材料代码，代号：60
0：
推力型圆锥滚子轴承
71：
内径范围：1-2 in
01：
部件代号，01表示内圈，内圈基本代号：07101
D：
TDI 系列组件，双列内圈
W：
带槽或键槽
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
60：
材料代码，代号：60
TIMKEN 07101DW-90060轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 07000 |
| 锥体零件号 | 07101DW |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（100万转）ˡ¹ˡ |
6180 lbf 27500 N |
| C₀ - 静态径向载荷额定值 |
6650 lbf 29600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 in 25.400 mm |
| B - 双联锥体宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ²ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.18 in 30 mm |
| Ab - 保持架锥体正面游隙 |
-0.07 in -1.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
1600 lbf 7130 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁴ˡ |
10800 lbf 47900 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁵ˡ |
2790 lbf 12400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1100 lbf 4900 N |
| 系数 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| Cg - 几何因子ˡ⁸ˡ | 0.0509 |
