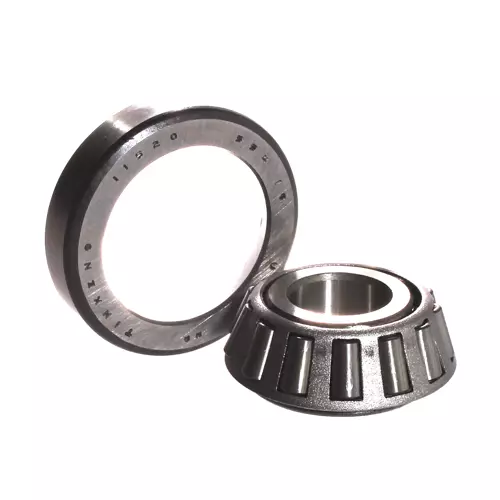

TIMKEN 11590/11520轴承代号说明
1
1
5
9
0
/
1
1
5
2
0
1：0º < 锥角 < 24º
15：内径范围：0-1 in
90：部件代号，90表示内圈，内圈基本代号：11590
/：分隔符
1：0º < 锥角 < 24º
15：内径范围：0-1 in
20：部件代号，20表示内圈，内圈基本代号：11520
1：
0º < 锥角 < 24º
15：
内径范围：0-1 in
90：
部件代号，90表示内圈，内圈基本代号：11590
/：
分隔符
1：
0º < 锥角 < 24º
15：
内径范围：0-1 in
20：
部件代号，20表示内圈，内圈基本代号：11520
TIMKEN 11590/11520轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 11500 |
| 锥体零件号 | 11590 |
| 外圈零件号 | 11520 |
| 设计单元 | 英制 |
| 轴承净重 |
0.2 lb 0.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
5/8 in 15.875 mm |
| D - 外圈外径 |
1.6875 in 42.863 mm |
| B - 锥体宽度 |
0.5625 in 14.288 mm |
| C - 外圈宽度 |
0.3750 in 9.525 mm |
| T - 轴承宽度 |
0.5625 in 14.288 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.520 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
0.89 in 22.5 mm |
| db - 锥体背面背衬直径 |
0.96 in 24.5 mm |
| Da - 外圈正面背衬直径 |
1.59 in 40.39 mm |
| Db - 外圈背面背衬直径 |
1.36 in 34.54 mm |
| Ab - 保持架锥体正面游隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ³ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
1100 lbf 4870 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
4230 lbf 18800 N |
| C₀ - 静态径向载荷额定值 |
3920 lbf 17400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1320 lbf 5860 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.83 |
| e - ISO标准系数ˡ⁸ˡ | 0.7 |
| Y - ISO标准系数ˡ⁹ˡ | 0.85 |
| G₁ - 发热系数（滚子滚道） | 3.4 |
| G₂ - 发热系数（挡边-滚子端） | 4.63 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0465 |
