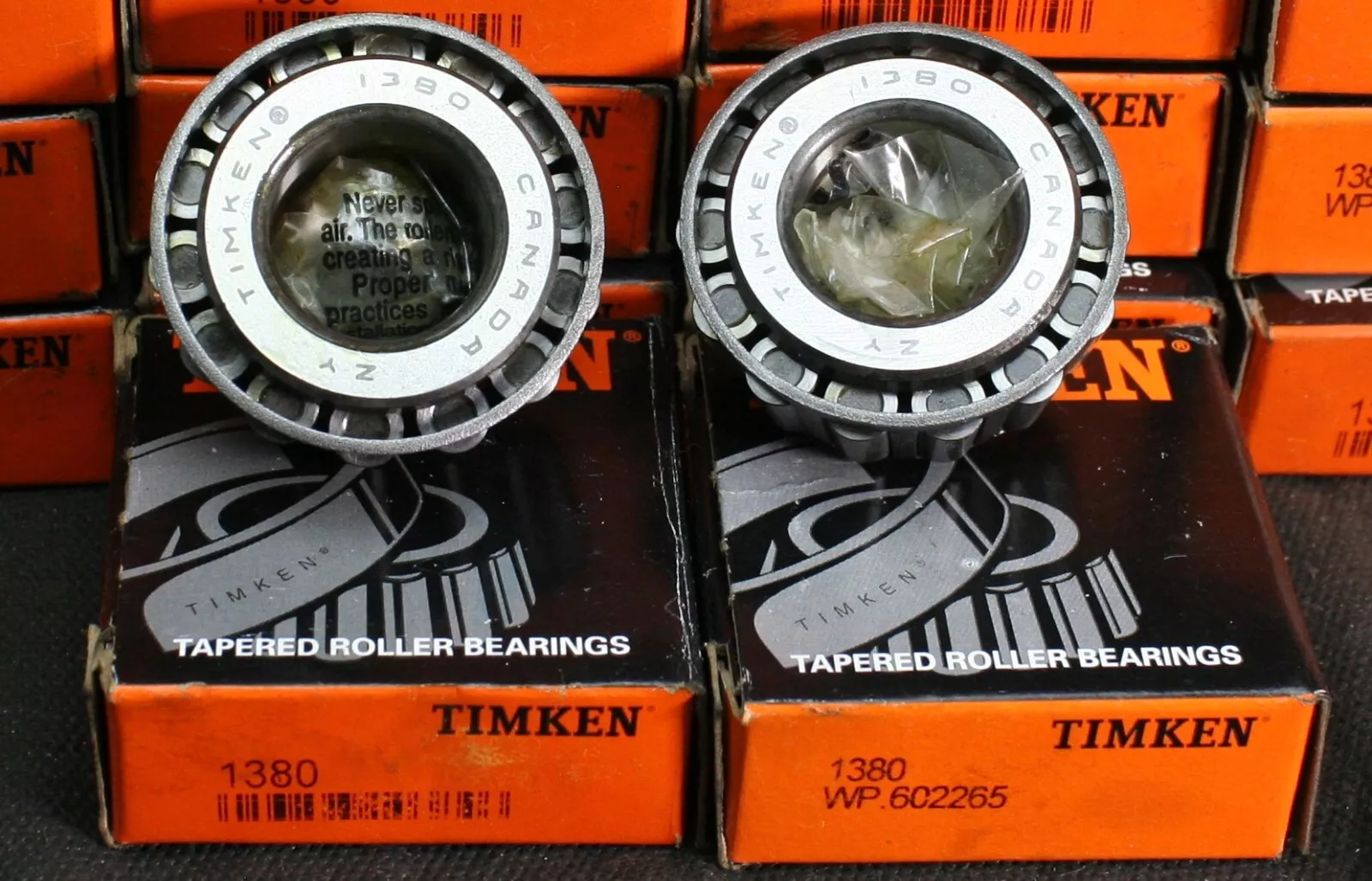

TIMKEN 1380-99406轴承代号说明
1
3
8
0
-
9
9
4
0
6
1380：圆锥滚子轴承内圈基本代号：1380
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
06：材料代码，代号：06
1380：
圆锥滚子轴承内圈基本代号：1380
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
06：
材料代码，代号：06
TIMKEN 1380-99406轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 1300 |
| 锥体零件号 | 1380 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
18700 lbf 83300 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
4860 lbf 21600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
7/8 in 22.225 mm |
| B - 锥体宽度 |
0.7940 in 20.168 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.06 in 27 mm |
| db - 锥体背面背衬直径 |
1.16 in 29.5 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.3 in -7.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
2790 lbf 12400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
10800 lbf 47900 N |
| C₀ - 静态径向载荷额定值 |
10900 lbf 48300 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1390 lbf 6200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2 |
| G₁ - 发热系数（滚子滚道） | 10.3 |
| G₂ - 发热系数（挡边-滚子端） | 5.21 |
| Cg - 几何因子ˡ⁹ˡ | 0.0508 |
