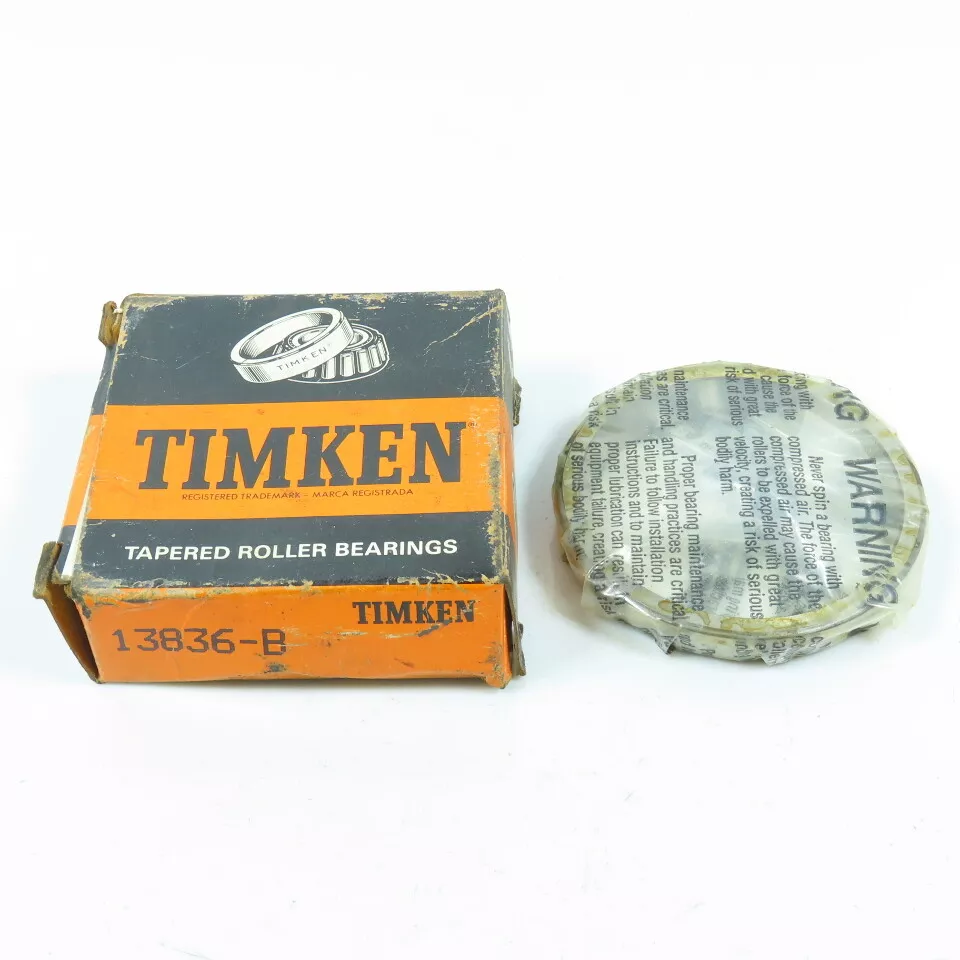

TIMKEN 13836-B轴承代号说明
1
3
8
3
6
-
B
1：0º < 锥角 < 24º
38：内径范围：1-2 in
36：部件代号，36表示外圈，外圈基本代号：13836
-B：带法兰外圈
1：
0º < 锥角 < 24º
38：
内径范围：1-2 in
36：
部件代号，36表示外圈，外圈基本代号：13836
-B：
带法兰外圈
TIMKEN 13836-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 13800 |
| 外圈零件号 | 13836-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.5625 in 65.088 mm |
| D₁ - 法兰外径 |
2.6835 in 68.161 mm |
| C - 外圈宽度 |
0.3750 in 9.525 mm |
| C₁ - 法兰外圈宽度 |
0.1090 in 2.769 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.8 mm |
| Da - 外圈正面背衬直径 |
2.52 in 64.00 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.69 |
| e - ISO标准系数ˡ³ˡ | 0.35 |
| Y - ISO标准系数ˡ⁴ˡ | 1.73 |
| Cg - 几何因子ˡ⁵ˡ | 0.0601 |
