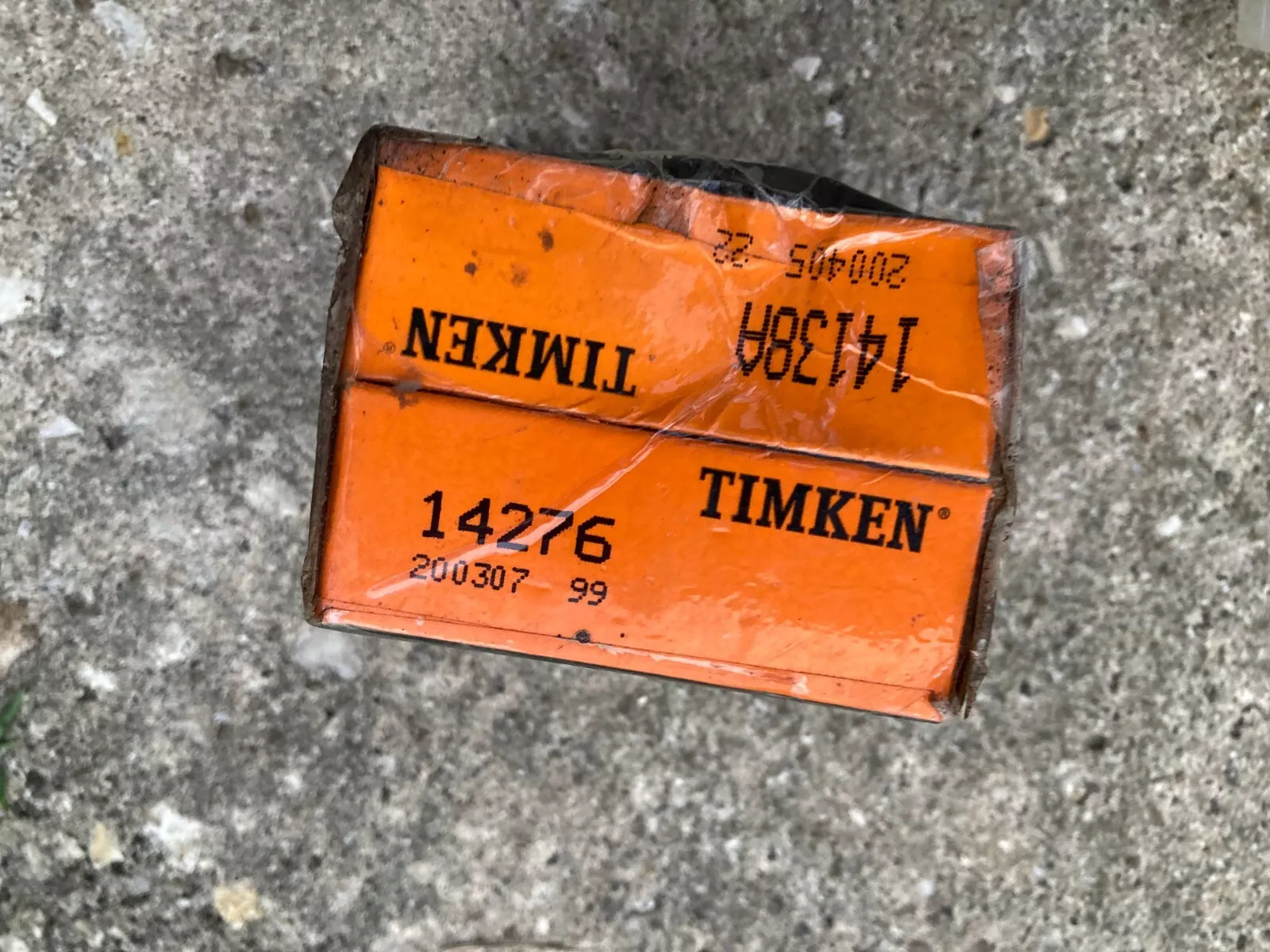

TIMKEN 14138A/14276轴承代号说明
1
4
1
3
8
A
/
1
4
2
7
6
1：0º < 锥角 < 24º
41：内径范围：1-2 in
38：部件代号，38表示内圈，内圈基本代号：14138
A：内部设计优化
/：分隔符
1：0º < 锥角 < 24º
42：内径范围：1-2 in
76：部件代号，76表示内圈，内圈基本代号：14276
1：
0º < 锥角 < 24º
41：
内径范围：1-2 in
38：
部件代号，38表示内圈，内圈基本代号：14138
A：
内部设计优化
/：
分隔符
1：
0º < 锥角 < 24º
42：
内径范围：1-2 in
76：
部件代号，76表示内圈，内圈基本代号：14276
TIMKEN 14138A/14276轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 14000 |
| 锥体零件号 | 14138A |
| 外圈零件号 | 14276 |
| 设计单元 | 英制 |
| 轴承净重 |
0.70 lb 0.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/8 in 34.925 mm |
| D - 外圈外径 |
2.7170 in 69.012 mm |
| B - 锥体宽度 |
0.7710 in 19.583 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.7813 in 19.845 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.63 in 41.5 mm |
| db - 锥体背面背衬直径 |
1.89 in 48 mm |
| Da - 外圈正面背衬直径 |
2.52 in 63.00 mm |
| Db - 外圈背面背衬直径 |
2.36 in 59.94 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.17 in -4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3180 lbf 14200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
12300 lbf 54600 N |
| C₀ - 静态径向载荷额定值 |
13900 lbf 61700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2080 lbf 9260 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.53 |
| e - ISO标准系数ˡ⁸ˡ | 0.38 |
| Y - ISO标准系数ˡ⁹ˡ | 1.57 |
| G₁ - 发热系数（滚子滚道） | 18 |
| G₂ - 发热系数（挡边-滚子端） | 13.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0668 |
