TIMKEN 14283-20024轴承代号说明
1
4
2
8
3
-
2
0
0
2
4
1：0º < 锥角 < 24º
42：内径范围：1-2 in
83：部件代号，83表示内圈，内圈基本代号：14283
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
1：
0º < 锥角 < 24º
42：
内径范围：1-2 in
83：
部件代号，83表示内圈，内圈基本代号：14283
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

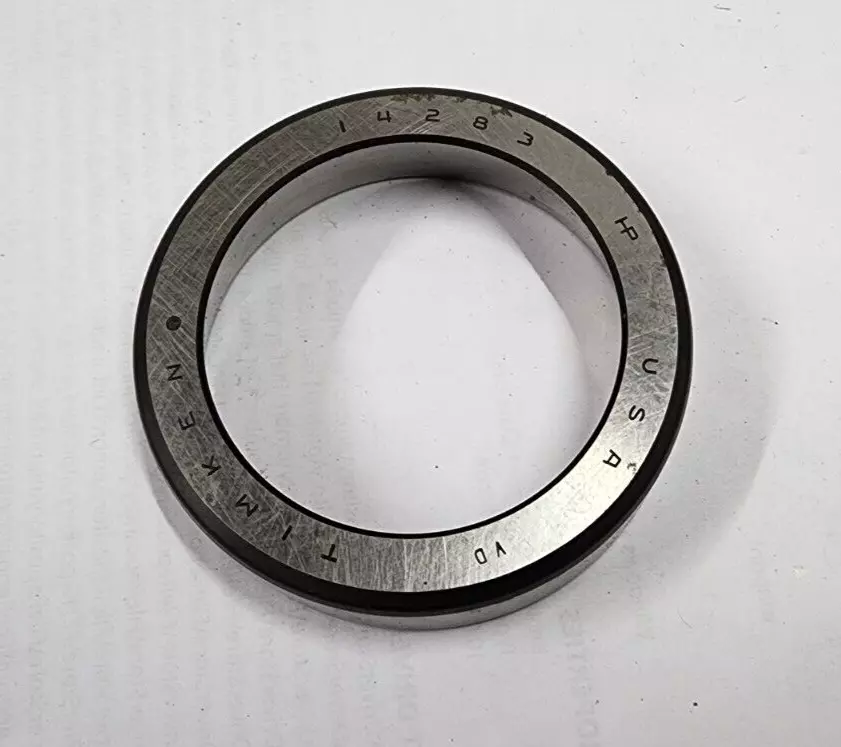

TIMKEN 14283-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 14000 |
| 外圈零件号 | 14283 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.8380 in 72.085 mm |
| C - 外圈宽度 |
0.7250 in 18.415 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.090 in 2.29 mm |
| Da - 外圈正面背衬直径 |
2.60 in 66.00 mm |
| Db - 外圈背面背衬直径 |
2.36 in 59.94 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.38 |
| Y - ISO标准系数ˡ³ˡ | 1.57 |
| Cg - 几何因子ˡ⁴ˡ | 0.0668 |
