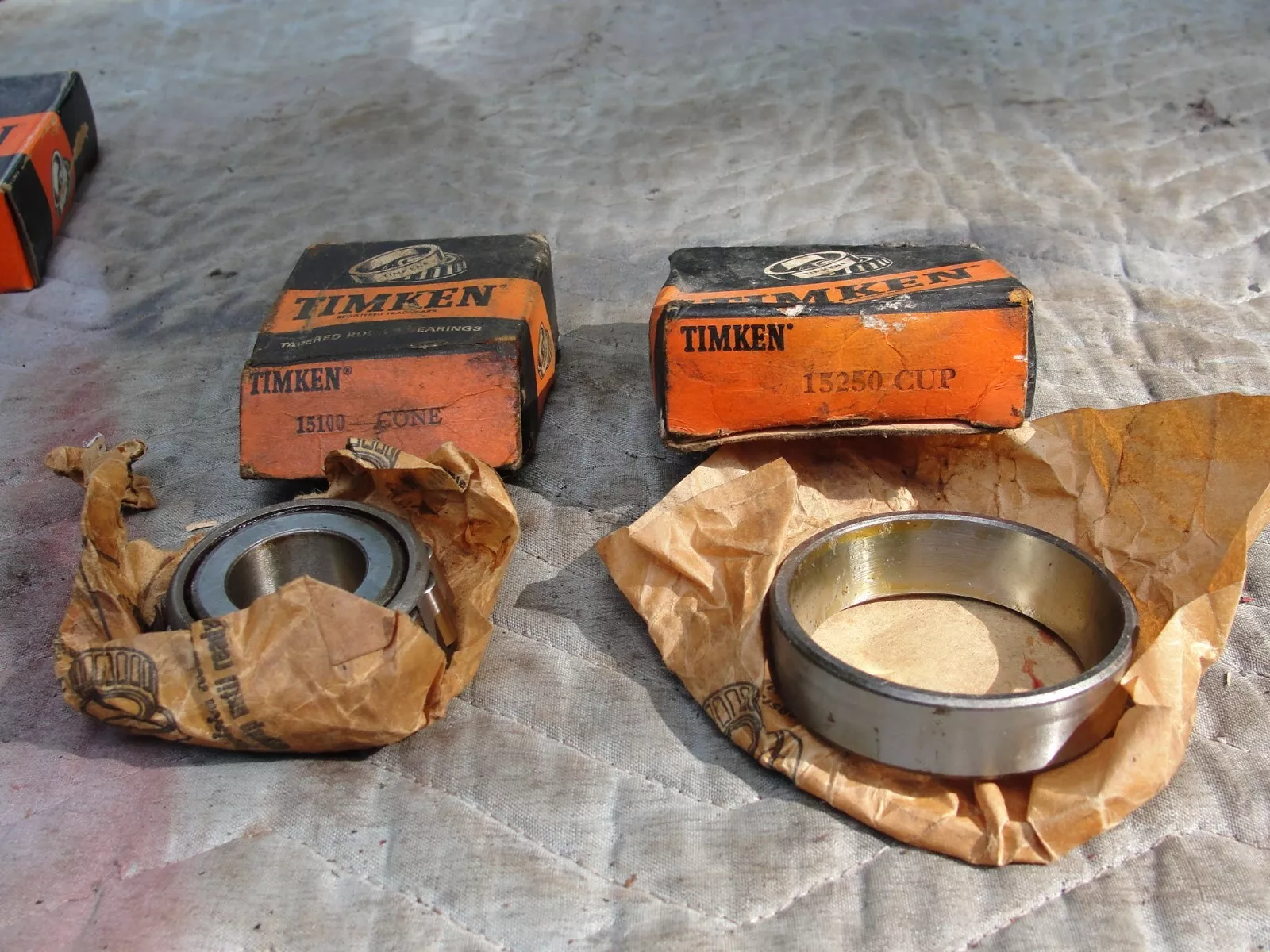

TIMKEN 15100/15250轴承代号说明
1
5
1
0
0
/
1
5
2
5
0
1：0º < 锥角 < 24º
51：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：15100
/：分隔符
1：0º < 锥角 < 24º
52：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：15250
1：
0º < 锥角 < 24º
51：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：15100
/：
分隔符
1：
0º < 锥角 < 24º
52：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：15250
TIMKEN 15100/15250轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 15000 |
| 锥体零件号 | 15100 |
| 外圈零件号 | 15250 |
| 设计单元 | 英制 |
| 轴承净重 |
0.70 lb 0.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 in 25.400 mm |
| D - 外圈外径 |
2.5000 in 63.500 mm |
| B - 锥体宽度 |
0.8125 in 20.638 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.8125 in 20.638 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.24 in 31.5 mm |
| db - 锥体背面背衬直径 |
1.5 in 38 mm |
| Da - 外圈正面背衬直径 |
2.34 in 59.44 mm |
| Db - 外圈背面背衬直径 |
2.20 in 55.88 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.23 in -5.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3490 lbf 15500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
13500 lbf 59900 N |
| C₀ - 静态径向载荷额定值 |
12100 lbf 53900 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2090 lbf 9310 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.67 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.71 |
| G₁ - 发热系数（滚子滚道） | 14.6 |
| G₂ - 发热系数（挡边-滚子端） | 10 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0606 |
