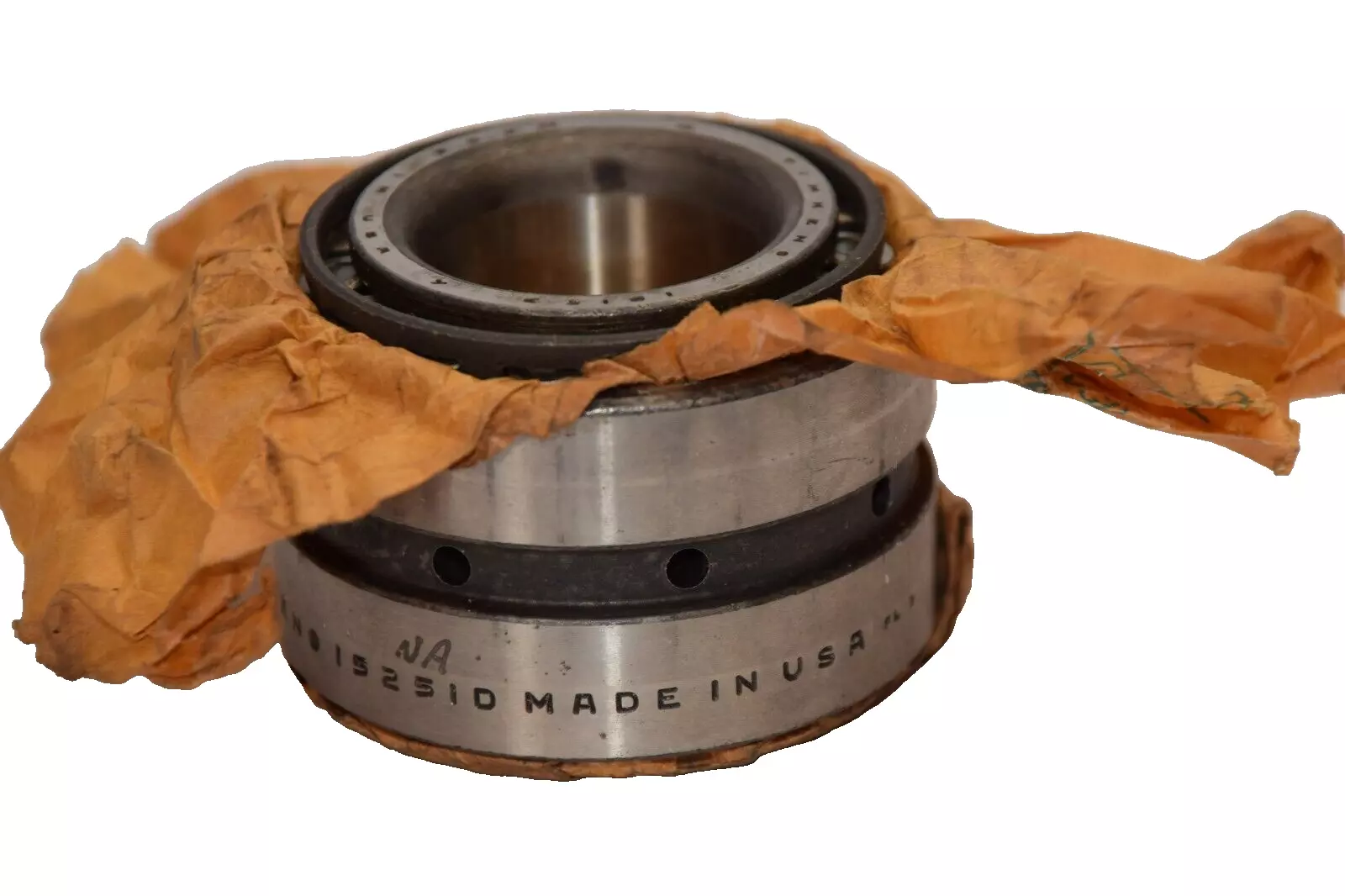

TIMKEN 15123/15251D轴承代号说明
1
5
1
2
3
/
1
5
2
5
1
D
1：0º < 锥角 < 24º
51：内径范围：1-2 in
23：部件代号，23表示内圈，内圈基本代号：15123
/：分隔符
1：0º < 锥角 < 24º
52：内径范围：1-2 in
51：部件代号，51表示内圈，内圈基本代号：15251
D：TDO 系列，双列外圈
1：
0º < 锥角 < 24º
51：
内径范围：1-2 in
23：
部件代号，23表示内圈，内圈基本代号：15123
/：
分隔符
1：
0º < 锥角 < 24º
52：
内径范围：1-2 in
51：
部件代号，51表示内圈，内圈基本代号：15251
D：
TDO 系列，双列外圈
TIMKEN 15123/15251D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 15000 |
| 锥体零件号 | 15123 |
| 外圈零件号 | 15251D |
| 设计单元 | 英制 |
| 轴承净重 |
1.26 lb 0.572 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/4 in 31.750 mm |
| D - 外圈外径 |
2.5000 in 63.500 mm |
| B - 锥体宽度 |
0.7500 in 19.050 mm |
| C - 双列外圈宽度 |
1.4375 in 36.513 mm |
| T - 轴承锥体总宽度 |
1.7424 in 44.257 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
1.79 in 45.5 mm |
| Da - 外圈正面背衬直径 |
2.34 in 58.93 mm |
| Aa - 保持架锥体背面间隙 |
-0.01 in -0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ⁴ˡ |
3490 lbf 15500 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁵ˡ |
23400 lbf 104000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁶ˡ |
6080 lbf 27000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2090 lbf 9310 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.67 |
| e - ISO标准系数ˡ⁹ˡ | 0.35 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 1.93 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 2.87 |
| Cg - 几何因子ˡ¹²ˡ | 0.0606 |
