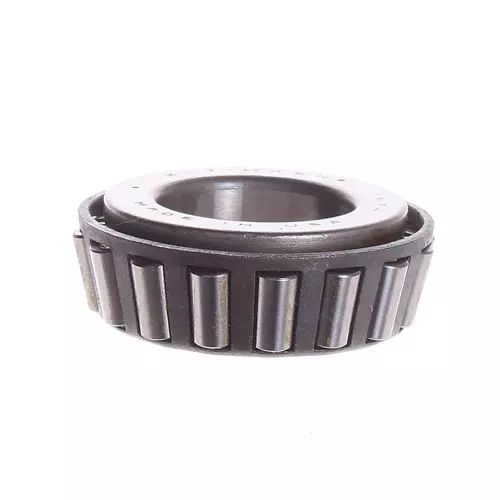

TIMKEN 1674轴承代号说明
1
6
7
4
1674：圆锥滚子轴承内圈基本代号：1674
1674：
圆锥滚子轴承内圈基本代号：1674
TIMKEN 1674轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 1674 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
20600 lbf 91500 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5330 lbf 23700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.2450 in 31.623 mm |
| B - 锥体宽度 |
0.8125 in 20.638 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.520 mm |
| da - 锥体正面背衬直径 |
1.46 in 37 mm |
| db - 锥体背面背衬直径 |
1.56 in 39.5 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.21 in -5.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3060 lbf 13600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
11800 lbf 52500 N |
| C₀ - 静态径向载荷额定值 |
13000 lbf 57900 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1950 lbf 8650 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.57 |
| G₁ - 发热系数（滚子滚道） | 16.6 |
| G₂ - 发热系数（挡边-滚子端） | 8.67 |
| Cg - 几何因子ˡ⁹ˡ | 0.0644 |
