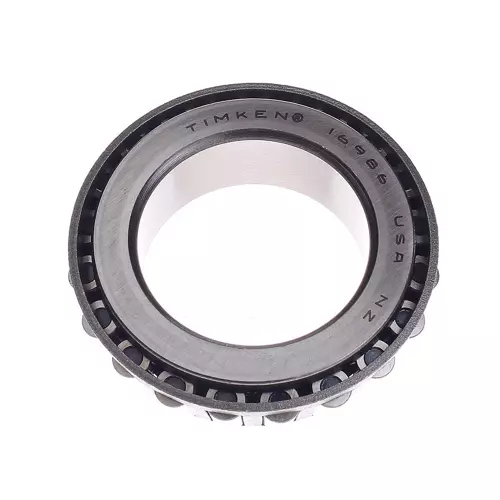

TIMKEN 16986轴承代号说明
1
6
9
8
6
1：0º < 锥角 < 24º
69：内径范围：1-2 in
86：部件代号，86表示内圈，内圈基本代号：16986
1：
0º < 锥角 < 24º
69：
内径范围：1-2 in
86：
部件代号，86表示内圈，内圈基本代号：16986
TIMKEN 16986轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 16986 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
23300 lbf 104000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6040 lbf 26900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.6924 in 42.987 mm |
| B - 锥体宽度 |
0.7810 in 19.837 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.520 mm |
| da - 锥体正面背衬直径 |
1.91 in 48.5 mm |
| db - 锥体背面背衬直径 |
2.01 in 51 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.08 in -2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3470 lbf 15400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
13400 lbf 59500 N |
| C₀ - 静态径向载荷额定值 |
16500 lbf 73500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2640 lbf 11700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 25.1 |
| G₂ - 发热系数（挡边-滚子端） | 17.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0783 |
