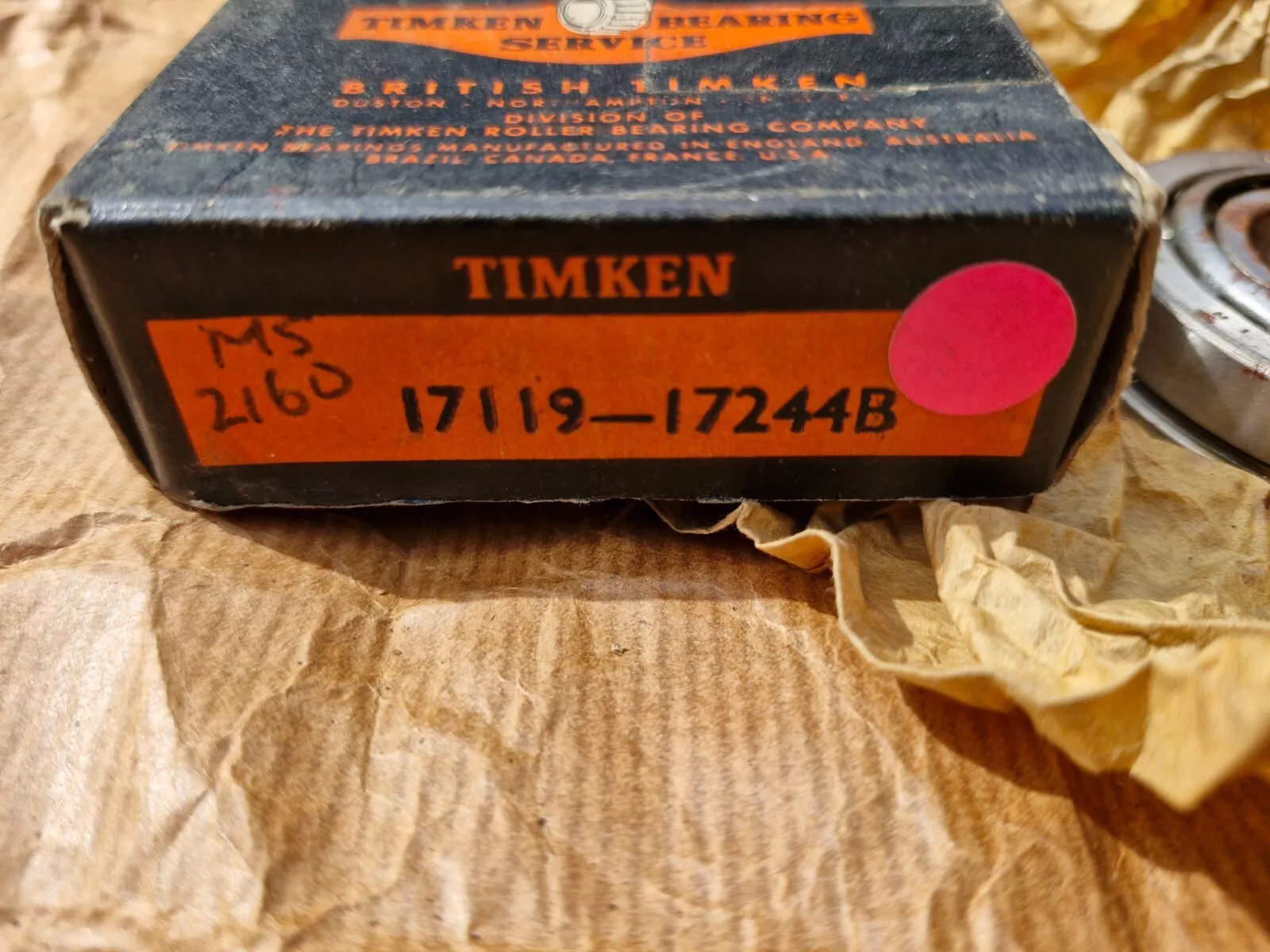

TIMKEN 17119/17244轴承代号说明
1
7
1
1
9
/
1
7
2
4
4
1：0º < 锥角 < 24º
71：内径范围：1-2 in
19：部件代号，19表示内圈，内圈基本代号：17119
/：分隔符
1：0º < 锥角 < 24º
72：内径范围：1-2 in
44：部件代号，44表示内圈，内圈基本代号：17244
1：
0º < 锥角 < 24º
71：
内径范围：1-2 in
19：
部件代号，19表示内圈，内圈基本代号：17119
/：
分隔符
1：
0º < 锥角 < 24º
72：
内径范围：1-2 in
44：
部件代号，44表示内圈，内圈基本代号：17244
TIMKEN 17119/17244轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 17000 |
| 锥体零件号 | 17119 |
| 外圈零件号 | 17244 |
| 设计单元 | 英制 |
| 轴承净重 |
0.5 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/16 in 30.163 mm |
| D - 外圈外径 |
2.4409 in 61.999 mm |
| B - 锥体宽度 |
0.6522 in 16.566 mm |
| C - 外圈宽度 |
0.5625 in 14.288 mm |
| T - 轴承宽度 |
0.6300 in 16.002 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.36 in 34.5 mm |
| db - 锥体背面背衬直径 |
1.46 in 37 mm |
| Da - 外圈正面背衬直径 |
2.26 in 57.40 mm |
| Db - 外圈背面背衬直径 |
2.13 in 54.10 mm |
| Ab - 保持架锥体正面间隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面间隙 |
-0.02 in -0.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.14 in -3.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
2520 lbf 11200 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
9720 lbf 43200 N |
| C₀ - 静态径向额定值 |
9910 lbf 44100 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1650 lbf 7340 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.53 |
| e - ISO标准系数ˡ⁸ˡ | 0.38 |
| Y - ISO标准系数ˡ⁹ˡ | 1.57 |
| G₁ - 发热系数（滚子滚道） | 11.8 |
| G₂ - 发热系数（挡边-滚子端） | 7.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0579 |
