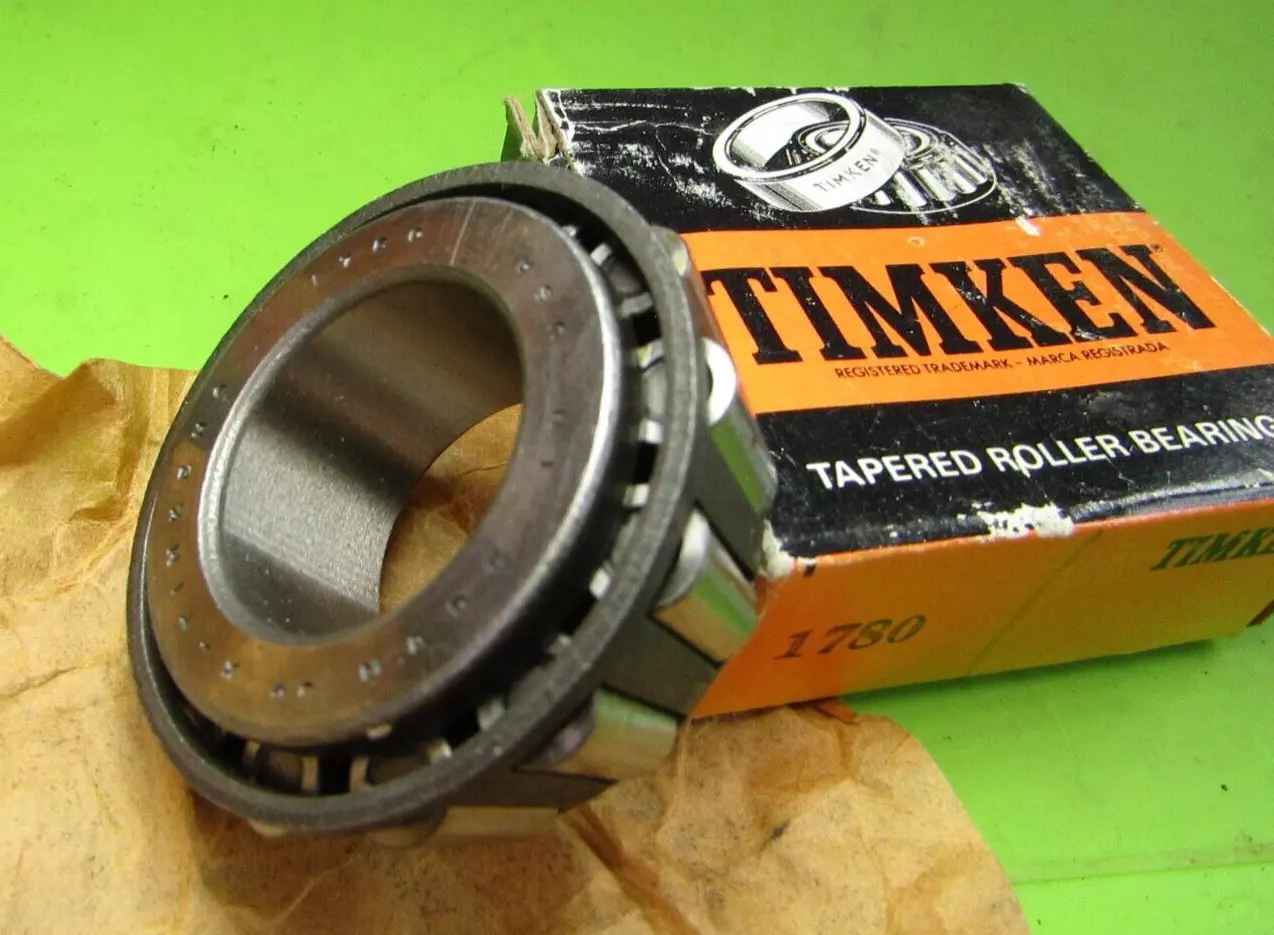

TIMKEN 1780轴承代号说明
1
7
8
0
1780：圆锥滚子轴承内圈基本代号：1780
1780：
圆锥滚子轴承内圈基本代号：1780
TIMKEN 1780轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 1700 |
| 锥体零件号 | 1780 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
17800 lbf 79100 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
4610 lbf 20500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 in 25.400 mm |
| B - 锥体宽度 |
0.7810 in 19.837 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.18 in 30 mm |
| db - 锥体背面背衬直径 |
1.2 in 30.5 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.27 in -6.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
2650 lbf 11800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
10200 lbf 45400 N |
| C₀ - 静态径向载荷额定值 |
10200 lbf 45300 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1390 lbf 6200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.0521 |
